Acrel leverer løsninger til NIO for den digitale O&M av batteribyttestasjoner

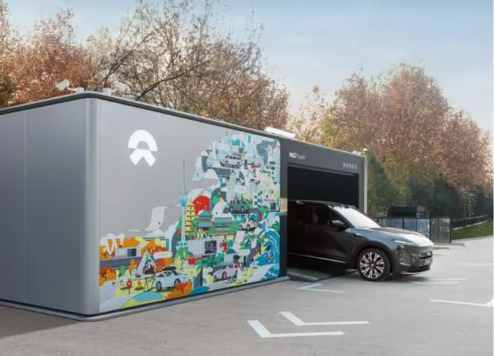

Den 23. desember 2023 kunngjorde NIO en viktig plan for å bygge 1000 batteribyttestasjoner i 2024, noe som bringer det totale antallet NIO-byttestasjoner til over 3310. I 2025 har NIO som mål å fullføre et høyhastighets batteribyttenettverk som dekker "ni nord-sør-ruter, ni øst-vest-ruter og 19 store byklynger," med det globale antallet byttestasjoner som overstiger 4000. Hovedmålet med denne strategiske planen er å gi bileiere mer praktiske tjenester for lading og batteribytte. Sammenlignet med tradisjonelle ladestasjoner, kan NIOs batteribyttestasjoner fullføre batterilading og bytte på kort tid, og tilbyr en raskere energipåfyllingsløsning, som har blitt et stort høydepunkt for å tiltrekke seg nye energibilforbrukere.

Batteribyttestasjoner er kapitalintensive eiendeler som krever betydelige økonomiske investeringer i bygge- og innledende driftsfaser. Å administrere og betjene dem gjennom en digital plattform kan tydeligvis forbedre brukeropplevelsen samtidig som driftskostnadene for byttestasjonene reduseres betydelig.

Prosjektsted: Kina

Kontakt oss

PREV: Ingen tidligere produkt
NESTE: Shangri-La Hotel Online energiovervåkingssystem

Prosjektoversikt

Kundens behov

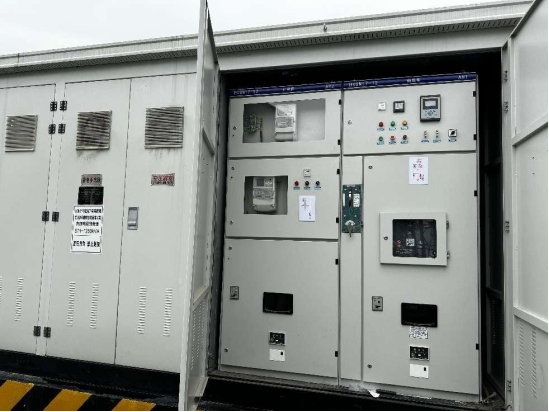

Strømfordelingssystemer for batteribyttestasjoner bruker vanligvis understasjoner av containertype. Disse består av tre separate rom: høyspenning, transformator og lavspenning. Deres elektriske kapasitet varierer fra 630kVA til 1250kVA, varierende med stasjonens størrelse, som vist i figuren.

NIO har etablert standardiserte krav for intelligent styring av batteribyttestasjoner av container-type understasjoner, spesifisert overvåkingskrav for elektriske parametere, temperaturer på kontaktpunkter og miljøparametere i transformatorrommet samt høy- og lavspenningsrommene.

1	Miljøtemperatur og fuktighet	Høyspentrom, Transformatorrom, Lavspentrom	Temperatur- og fuktighetsdeteksjonsmodul	Varmeapparat/vifte
2	Leddtemperatur	Transformatorhus, høyspenningskabelhode (tilkoblingspunkt på høyspentskap), øvre terminal på lavspentrammekretsbryter, nedre terminal på lavspenningsstøpt strømbryter, lavspent samleskinne	Trådløs temperaturmåling	Vifte/alarm/tur
3	Spenningsdeteksjon	Inngangsende av innmating høyspentskap eller utgangsende av utmating høyspenningsskap, nedre ende av hovedbryter på lavspent underfordelingskort	Relé eller multifunksjonell elektrisk måler	-
4	Strømdeteksjon	Utgangsende av innmating Høyspentskap eller utgangsende av utmating Høyspentskap, øvre ende av hovedbryter på lavspent underfordelingskort, øvre ende av utmating Lavspent støpt-hus strømbryter, utgangsende av utmating høyspentskap, lavspent PE samleskinne	Relé, multifunksjonell elektrisk måler	-
5	Energimåling/effektfaktor	Inngangsende av innmating Høyspentskap eller utgangsende av utmating Høyspentskap, øvre ende av hovedbryter på lavspent underfordelingskort, øvre ende av utmating Lavspente støpt-hus strømbryter	Multifunksjonell elektrisk måler	-
6	Harmonisk deteksjon	Utgang Slutt på utmating Høyspentskap	Harmonisk deteksjon Device	-
7	Deteksjon av dørtilgang	Utendørsdører til høyspentrom, lavspentrom, transformatorrom, innendørsdør til transformatorrom	Grensebryter	Alarm
8	Røykdeteksjon	Høyspentrom, Transformatorrom, Lavspentrom	Røyksensor	-
9	Vannnedsenkningsdeteksjon	Nedre del av transformatorromsboks-type understasjon	Vanndykksensor	-
10	Deteksjon av overspenningstilstand/sikringssikring	Lavspent underfordelingstavle	Overspenningsbeskytter med kommunikasjon	-
11	Høyspenningskretsbrytertilstandsdeteksjon	Høyspentstrømbryter, høyspent jordingsbryter, høyspentbelastningsbryter, høyspent hovedsikring, lavspent rammebryter, lavspent støpt kapslingsbryter, viftebryter	Hjelpekontakt	-
12	Fjernkompensasjonskontroll/overvåking	Lavspent kondensatorskap	Strømkondensatorkompensasjonsenhet	-

Acrel løsning

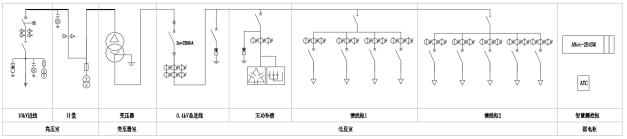

Utstyrskonfigurasjon og nettverksskjema

I henhold til kravene på stedet er understasjonen av bokstypen utstyrt med Acrel mikroprosessorbaserte beskyttelsesenheter, harmoniske deteksjonsenheter, multifunksjonsmålere, trådløse temperatursensorer, reaktiv effektkompensasjonskontrollere og intelligente kondensatorkompensasjonsenheter. Disse enhetene er koblet via en RS485-buss til den intelligente gatewayen ANet-2E4SM som er plassert i det smarte måle- og kontrollskapet. Til slutt lastes dataene opp til NIO-batteribyttestasjonens drifts- og vedlikeholdsadministrasjonsplattform via 4G.

	Produkt	Acrel modell	Funksjon	Notater
1	Energimåler	AMC73-AI3	Trefase strømmåler	0,4kV innkommende linjekretser, display trefasestrøm
2	Strømkompensasjonskontroller	ARC-28F/Z-USB-L	Utstyrt med 28 grupper av kondensatorer for separat og kombinert kompensasjon, automatisk byttekontroll for å oppnå måleffektfaktoren.	Strømkondensatorkompensasjonsskap
3	Intelligent kondensator	AZC-SP1/450	Intelligent kondensator, valgbar separat eller kombinert kompensasjon, utstyrt med RJ45 nettverkskommunikasjonsgrensesnitt, kompatibel med strømkompensasjonskontroller for reaktiv effektkompensering.	0,4kV effektkompensasjon
4	Trådløs temperatursensormottaker	ATC450-C	Mottar data fra trådløse temperatursensorer og laster dem opp til den intelligente gatewayen via RS485-grensesnitt.	Trådløs temperaturmåling
5	Trådløs temperatursensor	ATE400	Overvåker temperaturen på høyspentkabelskjøter, øvre terminaler på lavspente rammebrytere, nedre terminaler på lavspente støpte strømbrytere og lavspent samleskinner.	Trådløs temperaturmåling
6	Bytt kvantitetssamlingsenhet	ARTU100	Utstyrt med opptil 32 kanaler for innsamling av telekommunikasjonssignaler, laster opp data til gatewayen via RS485-kommunikasjon.	Telekommunikasjonssamling
7	Intelligent gateway	ANet-2E4SM	Edge computing gateway, innebygd Linux-system, støtter Socket-kommunikasjon, gir AES-kryptering og MD5-identitetsautentisering, støtter kontinuerlig dataoverføring, støtter Modbus, Modbus TCP, DL/T645-1997, DL/T645-2007, 101, 1043 og 101-protokoller.	Samler inn, konverterer og bedømmer logisk data som elektrisitet, miljø osv.
8	Gateway-utvidelsesmodul	ANet-M4G/M485	Kan brukes med ANet-2E4SM intelligent gateway for å utvide 4G trådløs kommunikasjon eller RS485-grensesnitt.	Gateway utvidelsesmodul
9	Temperatur- og fuktighetssensor	/	Samler inn temperatur og fuktighet i høyspentrom-, transformatorrom- og lavspentrommiljøer, og laster opp data til gatewayen via RS485-kommunikasjon.	Miljøparametere
10	Dørtilgang, vannnedsenkning, røyk, overspenning	/	Kobles til brytermengdeoppsamlingsenheten via brytermengdesignaler.	Miljøparametere

Plattform

Ettersom NIO har etablert en drifts- og vedlikeholdsplattform for batteribyttestasjoner, samles data fra dette prosjektets understasjon av containertype inn av den intelligente gatewayen ANet-2E4SM og lastes opp til plattformen i det nødvendige formatet. Gatewayen, med et innebygd system, tilbyr lokal datainnsamling, logisk vurdering, protokollkonvertering, bruddpunkt-resume, datakryptering og tilpassbare protokoller, noe som sikrer sømløs integrasjon med plattformer på høyere nivå.

Acrel EMS elektrisk drift og vedlikeholdsplattform også tilstrekkelig for drift og vedlikehold av nettstasjon. Den kan koble til data fra tusenvis av brukerstasjoner, inkludert elektriske parametere og miljødata som strøm, spenning, strøm, bryterstatus, transformatortemperatur, miljøtemperatur og fuktighet, nedsenking i vann, røyk, video og tilgangskontroll. Ved avvik sender den varselsignaler via SMS og APP innen 10 sekunder. Plattformen tildeler drifts- og vedlikeholdsoppgaver til personell via den mobile APP-en og sporer oppgaveutførelse ved hjelp av BeiDou-posisjonering for å danne en lukket sløyfeprosess, som øker effektiviteten og muliggjør rettidig defektdeteksjon og retting.

Demo-nettsteder: http://cloud.acrel.cn
Konto: acrel
Passord: 123456

Prosjektresultater og fordeler

Strømovervåking

Drift- og vedlikeholdsplattformen (O&M) samler inn data fra transformatorstasjonens kraftdistribusjonssystem via et 4G-nettverk. Dataene inkluderer strøm, spenning, effekt, energi og bryterstatus, og gir både sanntidsdata og historiske data på transformatorstasjonen.

Energistatistikk

Plattformen tilbyr energistatistikk når det gjelder brukstid, som analyserer energiforbruk og kostnader i høy-, skulder- og lavbelastningsperioder. Den genererer daglige, månedlige og årlige rapporter, og sammenligner data gjennom år-til-år og måned-til-måned-analyse. Dette hjelper brukere med å beregne driftskostnader.

Anomali alarm

Plattformen overvåker ulike parametere for transformatorstasjonen av containertype, som strøm, spenning, strøm, bryterstatus, transformatorlasthastighet og viklingstemperatur, elektriske leddtemperatur, miljøtemperatur og fuktighet, røyk, vannnedsenkning, video og tilgangskontrollinformasjon. Ved eventuelle uregelmessigheter, sender den omgående alarmmeldinger til vedlikeholdspersonell via APP og SMS.

Drifts- og vedlikeholdsledelse

Plattformen hjelper brukere med å lage inspeksjonsplaner, registrere defekter funnet under inspeksjoner, utstede arbeidsordre for eliminering av defekter og spore inspeksjonsruter og fremdriften for eliminering av feil. Brukere kan også gi tilbakemelding på oppgavefremdriften, noe som muliggjør en O&M-administrasjonsprosess med lukket sløyfe.

Brukerrapporter

O&M-plattformen genererer automatisk brukerrapporter om strømforbruk og driftsdiagnostikk. Den gir periodiske diagnoserapporter om strømdistribusjonssystemet, oppsummerer eksisterende problemer og gir forslag til forbedringer.

I tillegg tilbyr plattformen miljøovervåking, videoovervåking, strømkvalitetsanalyse, behovsanalyse og utstyrslagerstyringsfunksjoner. Disse funksjonene hjelper brukere med å administrere geografisk spredte og tallrike understasjoner av containertype, forbedre strømforsyningens pålitelighet og utstyrets levetid, og redusere drifts- og driftskostnader og strømforbruk.
