Acrel UPS-overvåkingssystem: Beskytter din strømkontinuitet og pålitelighet

22 12, 2025

Hva er en UPS?

UPS (Uninterruptible Power Supply) er en nødstrømforsyningsenhet som integrerer strømkonvertering, energilagring og kontrollfunksjoner – et omfattende strømbeskyttelsessystem som inkluderer likerettere, omformere, batterier, statiske brytere og kontrollkrets s.

Dens kjernefunksjonalitet omfatter to nøkkelaspekter:

For det første, når strømforsyningen er normal, filtrerer den ut nettforstyrrelser som spenningsfluktuasjoner, overspenninger og harmoniske, og leverer stabil og ren strøm til laster.

For det andre, ved strømbrudd, bytter den sømløst til batterilagret energi (online UPS-byttetid <10ms) for å forhindre at lasteutstyr krasjer og data går tapt.

Kritisk avklaring: En UPS ≠ Bare et batteri! Batteriet er bare "energilagringskomponenten", bare ansvarlig for lagring av elektrisk energi. Et komplett UPS-system krever koordinert drift av kjernemoduler, inkludert retting, inversjon og veksling for å oppfylle strømbeskyttelsesoppdraget.

Vanlige UPS-topologier og nøkkelforskjeller:

• Online UPS: Forsyner belastninger kontinuerlig gjennom omformeren med null overføringstid, og leverer den høyeste strømkvaliteten. Ideell for kritiske applikasjoner som industriell kontroll, medisinske fasiliteter og datasentre (kjernemålscenarier).

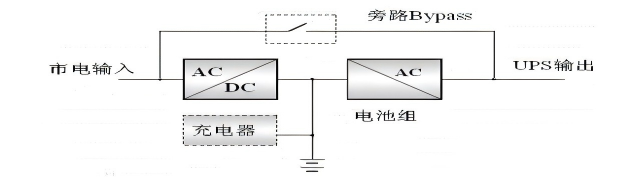

Online UPS leverer vekselstrøm gjennom omformerkretsen uavhengig av nettspenningsstatus, og holder omformeren alltid i drift. Under strømbrudd konverterer den lagret batterienergi umiddelbart til vekselstrøm for lasten, og oppnår null-avbruddsoverføring.

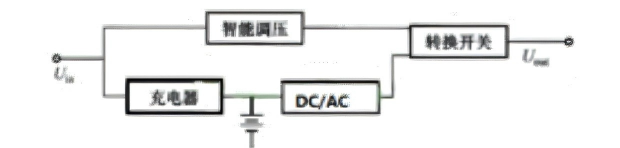

• Standby UPS: Forsyner nettstrøm direkte under normale forhold, og aktiverer omformeren kun under strømbrudd med titalls millisekunders overføringstid. Egnet for ikke-kritiske belastninger som datamaskiner og rutere.

1. Lader: Lader og flytlader batteriet under normal bruk.
2. DC/AC-inverter: Forblir inaktiv når verktøyet er tilstede; under strømbrudd, konverterer likestrøm (fra batteri) til vekselstrøm for belastninger, med utgangsbølgeformer inkludert firkantbølger, kvasi-kvadratbølger eller sinusbølger.
3. Overføringsbryter: Kobler inngangsstrøm til laster under normal drift; kobler fra verktøyet og kobler til omformeren under strømbrudd for å fortsette å drive belastninger.
4. Automatisk spenningsregulator: Regulerer og stabiliserer utgangsspenningen når verktøyet er tilstede.

• Line-Interactive UPS: Gir delvis spenningsregulering med overføringstid mellom online- og standby-typer. Egnet for små kontormiljøer.

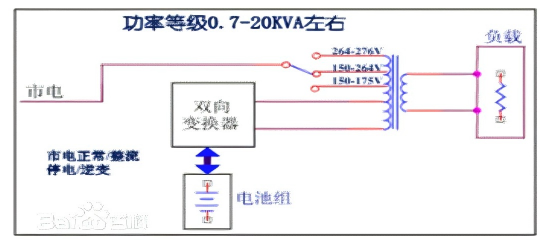

Under normal bruk av nett, leverer den forbedret strøm til laster gjennom intelligent trinnskiftende transformatorregulering, mens omformeren jobber i omvendt modus for å lade batteriet. Under strømbrudd drives laster helt av batterienergi gjennom omformeren. Denne toveis omformeren fungerer som både inverter og lader.

Acrel Solutions:

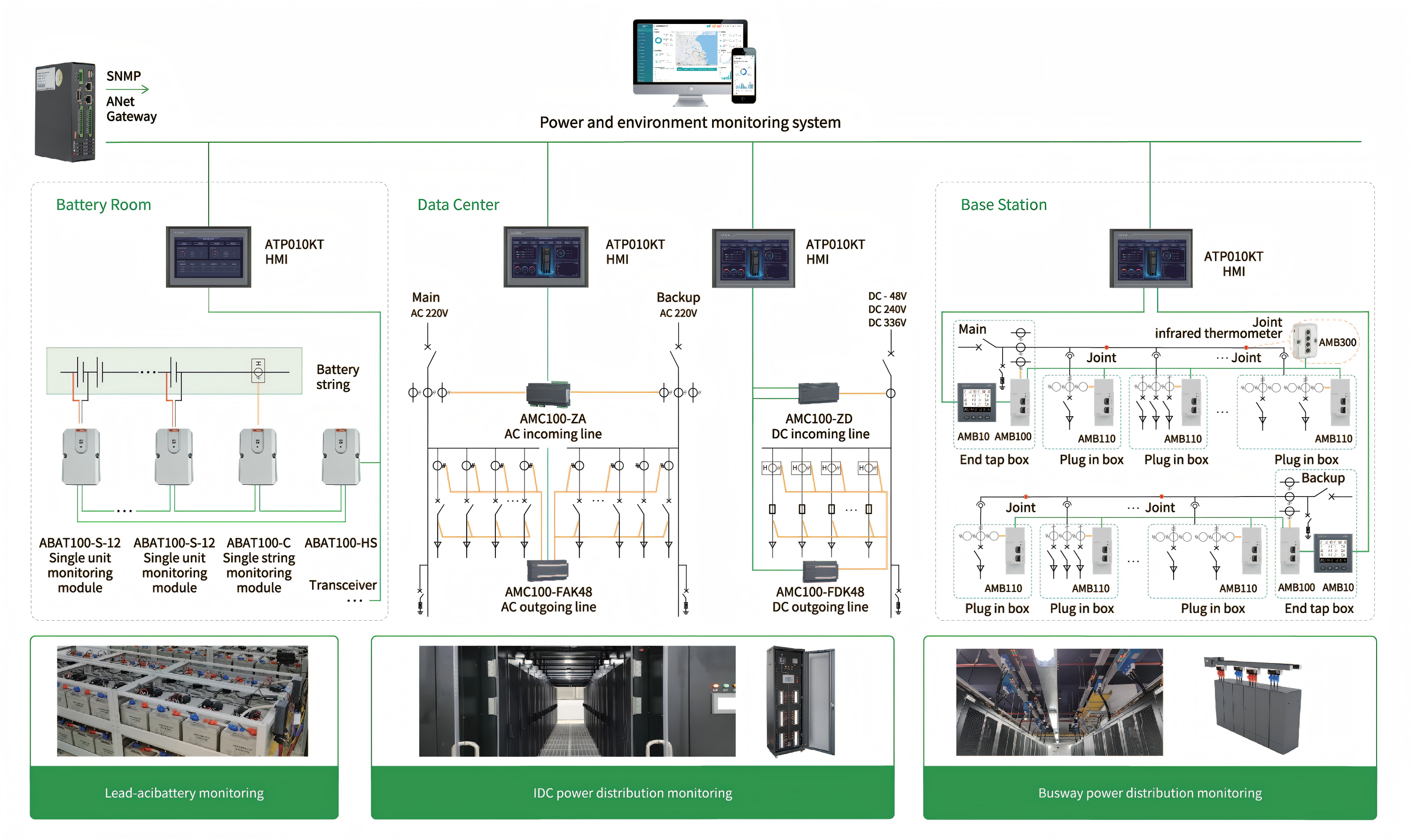

Batteriovervåking

• 24/7 online overvåking for tidlig oppdagelse av ytelsesdegraderte celler
• Tre tilgjengelige spenningsområder: 2V, 6V, 12V konfigurasjoner for å imøtekomme de fleste batterityper
• Per-celle overvåking av spenning, intern motstand og negativ elektrodetemperatur
• Plug-and-play-installasjon – enkel pol-til-pol-ledning krever ingen spesialisert opplæring

• 24/7 online overvåking av lade-/utladningsstrøm og omgivelsestemperatur
• Har optisk isolasjon og MODBUS-protokollstøtte for sømløs integrasjon med tredjeparts overvåkingssystemer
• Gir høy pålitelighet og stabil ytelse

DC Meter
