How Modbus-Based Smart Gateways Turn Scattered Energy Meter Data Into Usable Power Insight
Hvorfor industrianlegg standardiserer på én kommunikasjonsprotokoll
De fleste industrilokalitetene hadde ikke som mål å bygge et fragmentert målemiljø. Det skjedde gradvis: en tavlebygger installerte ett merke måler for hovedinntekten, en elektroentreprenør la til en annen for en ny produksjonslinje, og et ettermonteringsprosjekt boltet på et tredje for lyskretser. Hver enhet snakker sin egen dialekt av registre, baudhastigheter og adressekonvensjoner. Resultatet er et anlegg som genererer enorme mengder elektrisk data, men som likevel sliter med å svare på et enkelt spørsmål: hvor nøyaktig forbrukes energi, og hvorfor.
Dette er den praktiske grunnen til at så mange anleggsingeniører konvergerer på en enkelt seriell protokoll for deres målelag. En godt konfigurert smart gateway sitter mellom feltenheter og oppstrømssystemer, og oversetter RS485-trafikk til Ethernet-baserte formater som bygningsadministrasjonsplattformer, SCADA-lag og skydashboard kan konsumere uten tilpassede drivere for hver målermodell. I stedet for å opprettholde et dusin punkt-til-punkt-integrasjoner, standardiserer et anlegg på ett adresseskjema og en pollinglogikk, og lar deretter gatewayen håndtere oversettelsesarbeidet.

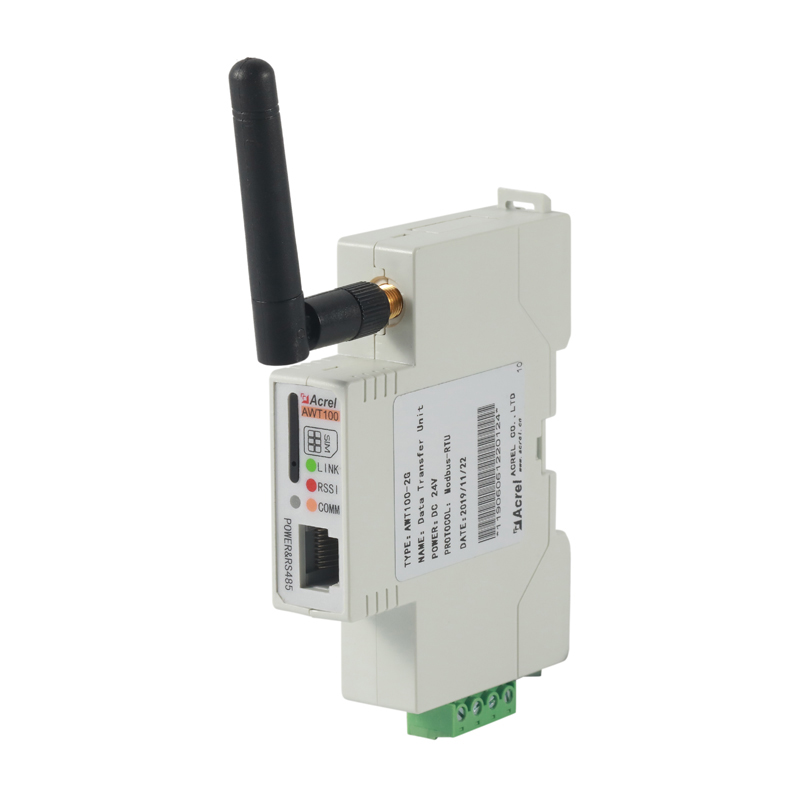

En gateway-enhet som konverterer RS485-felttrafikk til Ethernet-baserte datastrømmer
Den underliggende driveren er eierkostnader. Fasiliteter som er avhengige av en blanding av proprietære protokoller rapporterer lengre idriftsettelsessykluser og høyere integreringskostnader hver gang en måler skiftes ut eller en ny krets legges til. Et delt protokolllag reduserer denne friksjonen fordi en modbus energimåler fra enhver kompatibel leverandør kan i prinsippet legges til nettverket ved å bruke samme registerlogikk som allerede er dokumentert for resten av flåten.
Hvordan Modbus RTU-kommunikasjon faktisk flytter data over en fabrikkgulv
Modbus RTU-kommunikasjon følger en master- og slavemodell over en delt seriell buss, vanligvis kablet som RS485. Én hovedenhet, vanligvis gatewayen eller en lokal kontroller, sender ut en forespørsel som inkluderer en enhetsadresse og en funksjonskode. Bare slaveenheten som matcher den adressen svarer, noe som holder bussen deterministisk selv når dusinvis av meter deler det samme fysiske kabelparet. Funksjonskoder definerer operasjonen: lesing av holderegistre for målte verdier, lesing av inngangsregistre for statusdata, eller skriving av enkeltregistre for konfigurasjonsendringer.
RS485 energimålerintegrasjon avhenger sterkt av fysisk lagdisiplin. Ledningspolaritet, seriekjedetopologi i stedet for stjernekabling og korrekt termineringsmotstand i begge ender av bussen påvirker alle om en måler reagerer pålitelig på lengre avstander eller høyere overføringshastigheter. Fasiliteter som hopper over termineringsmotstander ser ofte intermitterende tidsavbrudd som ser ut som et programvareproblem, men som faktisk er et ledningsproblem.
Målere, analysatorer og gatewayer: Distinkte roller i én datakjede

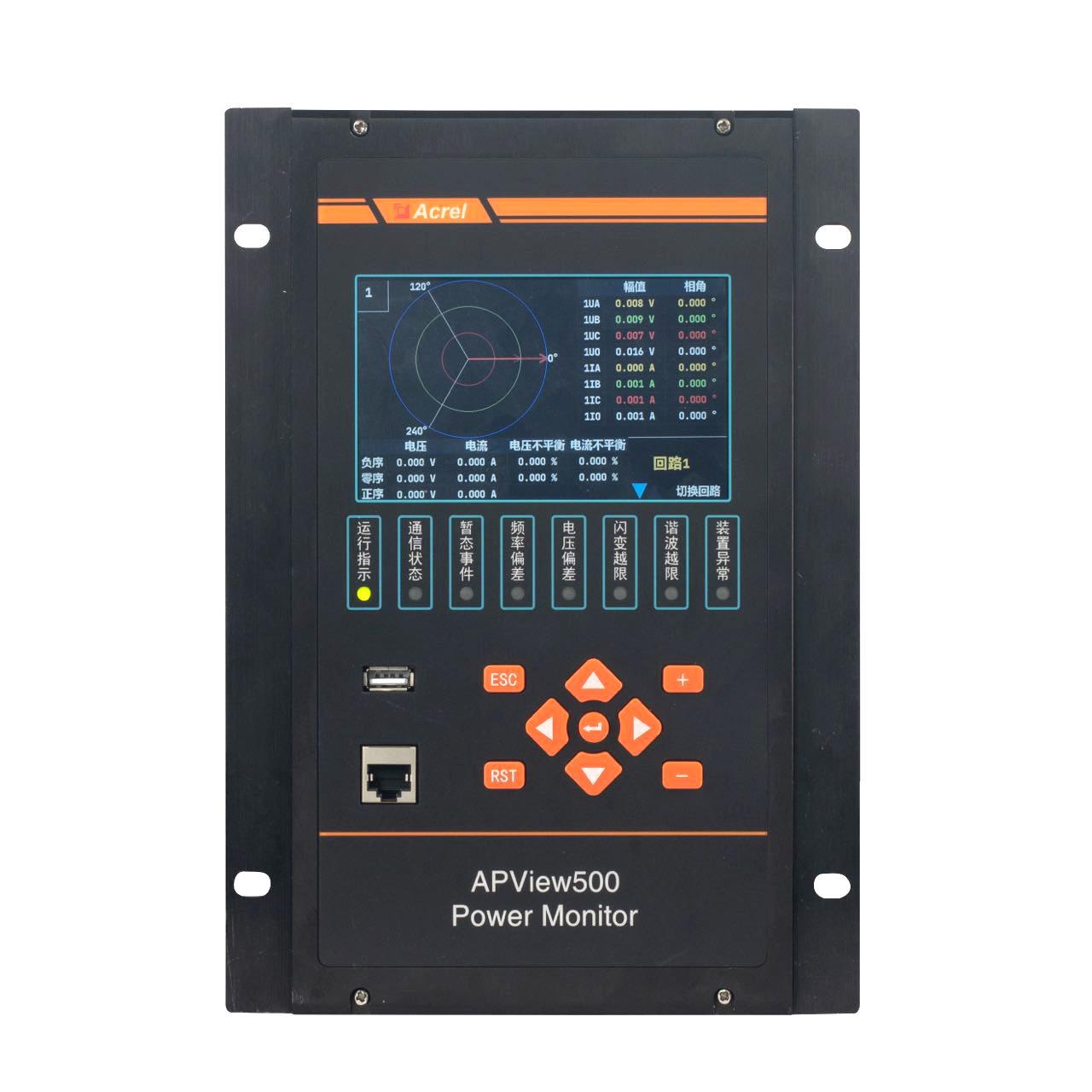

Det hjelper å skille hva hver enhetstype faktisk bidrar med før du designer et nettverk. A flerkrets energimåler måler mange matere fra en enkelt enhet, som passer paneler med dusinvis av lavstrømskretser som belysning eller undermålte leietakerbelastninger. A strømkvalitetsanalysator går videre og fanger opp harmoniske, spenningsfall, flimmer og forbigående hendelser som en grunnleggende energimåler vanligvis ikke registrerer. Porten måler ikke noe selv; jobben er aggregering og oversettelse.
| Enhetstype | Primær funksjon | Typisk plassering |
|---|---|---|
| Multi-kretss Energy Meter | Underkrets forbruk sporing | Fordelingstavler, leietakers undermåling |
| Strømkvalitetsanalysator | Harmonikk, henger, transienter | Hovedinntakere, følsomme lastmatere |
| Smart gateway (ANet series) | Protokollkonvertering, dataaggregering | Kommunikasjonsrom, nettverksskap |
ANet-linjen med gateway-maskinvare er ofte sammenkoblet med målerflåter fordi den er designet rundt de samme registerkonvensjonene som målerne allerede bruker, noe som forkorter kartleggingsarbeidet beskrevet i neste avsnitt. Å velge enheter designet for å fungere sammen reduserer den tilpassede konfigurasjonen som ellers faller på igangkjøringsingeniøren.
Energimålerdatakartlegging: Strukturere registre slik at verdier gir mening
Energimålerdatakartlegging er prosessen med å dokumentere hvilken registeradresse som tilsvarer hvilken fysisk mengde, hvilken datatype den bruker, og hvilken skaleringsfaktor som må brukes før råheltallet blir en meningsfull ingeniørverdi. Å hoppe over denne dokumentasjonen er en av de vanligste årsakene til at integrasjonsprosjekter stopper opp midtveis, fordi den som konfigurerer SCADA-taggene må reversere kartleggingen fra prøving og feiling.
| Registreringsadresse | Parameter | Datatype | Skalering |
|---|---|---|---|
| 0x0000 | Fase A spenning | Usignert 16-bit | Del med 10 |
| 0x0006 | Fase A-strøm | Usignert 16-bit | Del med 1000 |
| 0x000C | Total aktiv kraft | Signert 32-bit | Del med 100 |
| 0x0100 | Kumulativ energi | Usignert 32-bit | Del med 100 |
En nyttig disiplin er å holde registerkartet versjonskontrollert ved siden av koblingsskjemaet, slik at en tekniker som erstatter en mislykket måler år senere ikke trenger å gjette på det opprinnelige adresseringsskjemaet. Der det er mulig, standardisere på samme kart på tvers av alle modbus energimåler i en flåte, selv på tvers av forskjellige kretsstørrelser, betyr at den samme SCADA-malen kan gjenbrukes i stedet for å bygges om for hvert panel.
Hva feltdataene viser: Kvantifisere integrasjonsgevinster
Fasilitetsteam som går fra isolerte måleravlesninger til et gateway-aggregert nettverk rapporterer vanligvis to målbare effekter: færre avvik mellom fakturert og målt forbruk, og et kraftig fall i den manuelle innsatsen som brukes på å avstemme avlesninger på tvers av paneler. De følgende figurene oppsummerer resultater rapportert på tvers av ulike anleggstyper etter standardisering på RS485-energimålerintegrasjon med et felles gatewaylag.
Konfigurere gatewayen: praktiske trinn for konvertering av Power System Protocol
Gateway-konfigurasjon for strømsystemer følger en forutsigbar sekvens, og det å hoppe over trinn som ikke fungerer, er der de fleste forsinkelser oppstår. Listen nedenfor gjenspeiler rekkefølgen de fleste igangsettingsteam finner effektive.
- Tilordne en unik enhetsadresse til hver måler på bussen før kabling, ikke etter.
- Match overføringshastighet, paritet og stoppbiter på tvers av alle enheter som deler samme seriesegment.
- Definer et pollingintervall som balanserer datafriskhet mot busslasting, spesielt på segmenter med mer enn tjue enheter.
- Kartlegg hvert målerregister til en tilsvarende tagg i oppstrømsprotokollen, enten det er et annet Modbus-kart, BACnet eller et MQTT-emne.
- Kjør en bløtleggingstest på minst 24 timer for å få øye på intermitterende tidsavbrudd eller støyproblemer før overlevering.
Industriell protokollkonvertering blir mer kompleks når et anlegg blander serie- og Ethernet-segmenter, fordi gatewayen da må administrere to forskjellige timingmodeller samtidig. Undervurdering av pollingforsinkelse på seriesiden er en hyppig årsak til at foreldede målinger vises på et ellers riktig konfigurert dashbord.
Gateway-mediert konvertering versus direkte punkt-til-punkt-avstemning
Noen mindre installasjoner poller fortsatt hver måler direkte fra en lokal kontroller uten et dedikert gateway-lag. Dette fungerer på en håndfull enheter, men forringes etter hvert som flåten vokser. Radarsammenligningen nedenfor gjenspeiler hvordan de to tilnærmingene sammenlignes på tvers av fem praktiske dimensjoner.
Direkte polling kan utkonkurrere en gateway på rå latens for et veldig lite antall enheter, men den fordelen forsvinner når et anlegg legger til en andre protokoll, en redundant kontroller eller mer enn omtrent femten meter på én buss.
Vanlige implementeringsfallgruver og praktiske løsninger
- Dupliserte enhetsadresser: To meter som deler én adresse forårsaker responskollisjoner; holde en trykt adresselogg under installasjonen.
- Blandede overføringshastigheter på ett segment: Hver enhet på samme fysiske buss må samsvare, selv om produsentens standard er forskjellig.
- Uskalerte registerverdier: Rå heltall uten riktig skaleringsfaktor produserer spennings- eller effektavlesninger som ser plausible ut, men som er feil i en størrelsesorden.
- Lange ledninger uten repeatere: RS485-signalkvaliteten forringes forbi typiske leverandørrangerte avstander; en repeater gjenoppretter pålitelig timing.
- Overlappende avstemningsintervaller: Å stemme for aggressivt på en stor buss kan sulte ut tregere-reagerende meter med båndbredde.
En distribusjonssjekkliste før start
Adresselogg bekreftet Registrer kart dokumentert Avslutningsmotstander installert Bløtleggingstest fullført Oppstrøms-tagger kartlagt
Å behandle denne sjekklisten som et formelt sign-off-dokument, snarere enn en uformell vane, er det som skiller igangkjøringsprosjekter som avsluttes etter planen fra de som gjenåpner det samme ledningsskapet tre ganger.
Ofte stilte spørsmål
Q1: Hva er den praktiske forskjellen mellom Modbus RTU og Modbus TCP i en energiovervåkingssammenheng?
Modbus RTU kjører over en seriell RS485-buss og er vanlig på målernivå, mens Modbus TCP kjører over Ethernet og brukes vanligvis mellom gateway og oppstrømssystemer. En gateway utfører konverteringen mellom de to.
Q2: Hvor mange meter kan realistisk dele én RS485-buss?
Spesifikasjoner tillater ofte opptil 32 enheter per segment uten repeatere, men praktisk pålitelighet ved lengre pollingfrekvenser opprettholdes vanligvis bedre med færre enheter per segment, spesielt på støyende industriområder.
Q3: Hvorfor trenger en strømkvalitetsanalysator en annen dataprofil enn en standard energimåler?
En strømkvalitetsanalysator fanger opp raske forbigående hendelser og harmonisk innhold som krever høyere samplingsfrekvenser, så registersettet og rapporteringsfrekvensen er strukturert annerledes enn en måler som kun fokuserer på kumulativ energi.
Q4: Kan målere fra forskjellige produsenter sameksistere på samme Modbus-nettverk?
Ja, så lenge innstillingene for adressering, overføringshastighet og paritet er justert og hver enhets registerkart dokumenteres separat, siden registeroppsett ikke er standardisert på tvers av produsenter.
Spørsmål 5: Hva er den vanligste årsaken til at en nylig idriftsatt gateway viser periodiske datahull?
I de fleste feltrapporter er uavsluttede eller feilkoblede RS485-ledninger den viktigste årsaken, etterfulgt av pollingintervaller som er satt for aggressivt for antall enheter på bussen.
