Transformator/samleskinne/kontaktkontakt/motor trådløs temperaturmåling Si farvel til passive reparasjoner, 24-timers online temperaturmåling, og installer "termometre" på ditt elektriske utstyr!

15 04, 2026

Viktigheten av temperaturovervåking for elektrisk utstyr

Elektrisitet er livsnerven for industriell produksjon, kommersiell drift og levebrødssikkerhet, og utstyrstemperaturen er "barometeret" for elektrisk sikkerhet. Høy- og lavspentkoblingsutstyr, transformatorer, samleskinner og kabelskjøter er utsatt for lokal overoppheting på grunn av dårlig kontakt, isolasjonsaldring og overbelastning under langvarig drift med høy belastning. Hvis det ikke overvåkes i tide, kan det føre til skade på utstyr, produksjonsavbrudd eller til og med elektriske branner, med alvorlige konsekvenser som er ufattelige.

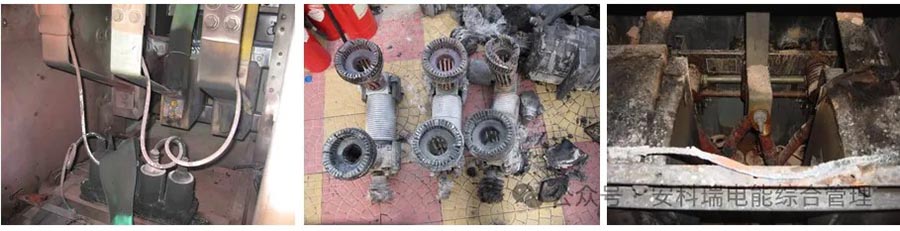

Så lenge forskjellig elektrisk utstyr er koblet til kraftsystemet, vil det generere en viss mengde varme gjennom en viss strøm, og temperaturen vil stige. I kraftsystemet er mange store ulykker forårsaket av intensivering av overoppheting av elektrisk utstyr. Hvis den skjulte faren for overoppheting av elektrisk utstyr kan oppdages i tide, kan vedlikeholds- eller reparasjonstiltak iverksettes i tide, og de skjulte feilfarene kan elimineres, kan driftsulykkene til strømforsyningssystemet reduseres kraftig, og påliteligheten til strømforsyningen kan forbedres. Derfor er det veldig viktig å oppdage og korrekt analysere de overopphetede delene av elektrisk utstyr i tide.

Tradisjonelle temperaturmålingsmetoder kan ikke lenger holde tritt med moderne strømsikkerhetskrav

① Temperaturtestvoksarket kan ikke overvåkes i sanntid, noe som utgjør en betydelig risiko for aldring og feil.
② Infrarød temperaturmåling har blindsoner som ikke kan oppdages eller stole på inne i det vedlagte skapet.
③ De kablede temperaturmålingsledningene er komplekse, med høy isolasjonsrisiko, vanskeligheter med renovering og høye vedlikeholdskostnader.
④ Modusen for passiv reparasjon og etterbehandling kan ikke forhindre den skjulte risikoen for overoppheting.

Acrel trådløs temperaturmålingsprogramvare og maskinvare komplett løsning

Acrels integrerte løsning for trådløs temperaturmåling i alle scenarier, med "passiv trådløs, presis sensing, intelligent advarsel og praktisk drift og vedlikehold" som kjerne, bryter fullstendig flaskehalsen til tradisjonell temperaturmåling og oppnår et sprang fra "passiv reparasjon" til "aktiv forebygging og kontroll" når det gjelder strømsikkerhet.

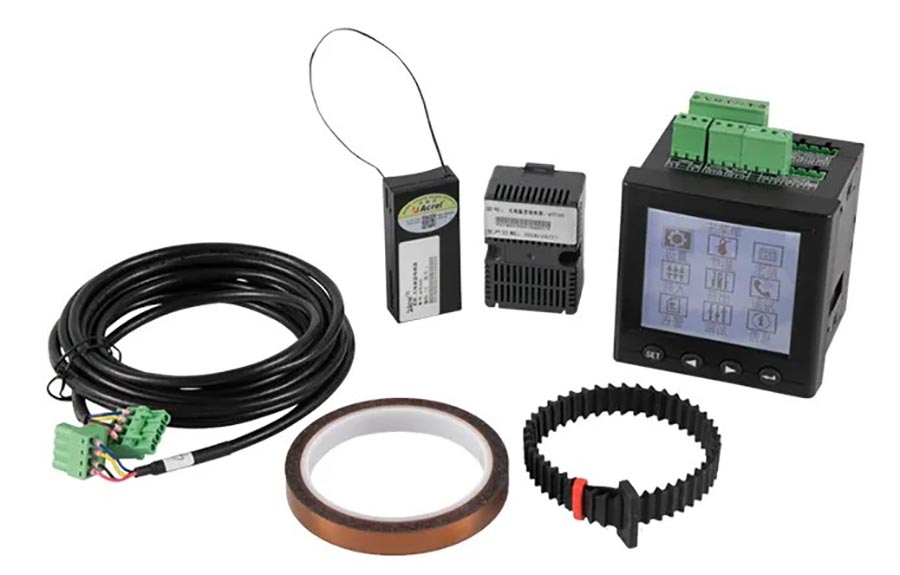

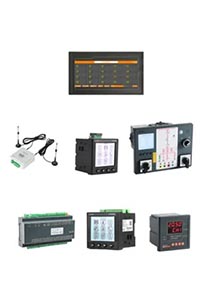

Vi har Acrels trådløse temperaturmålingsløsninger som inkluderer sensorer, transceivere, displayenheter og integrerte systemplattformer!

Hva er applikasjonsscenarioene for trådløs temperaturmåling? Hvor brukes den?

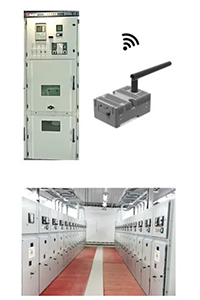

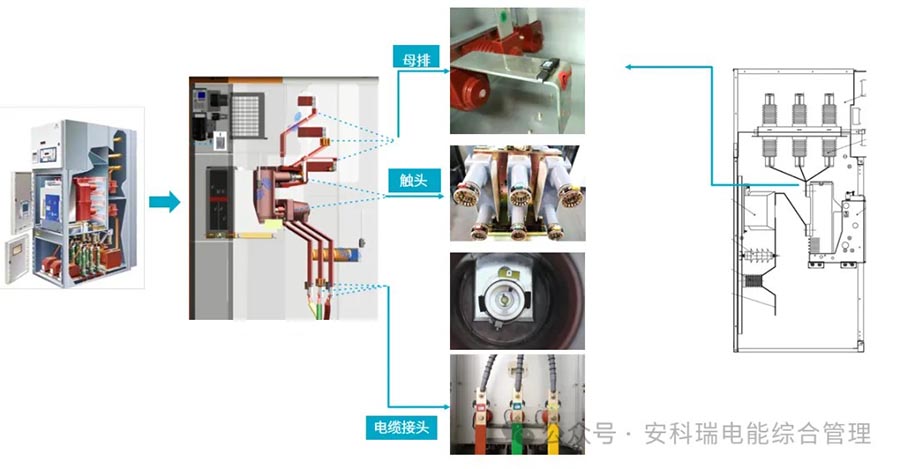

Krav til temperaturmåling - Høyspentkoblingsanlegg

For eksempel: temperaturmåling av kabelskjøter, kontaktpunkter og samleskinner.

Temperaturmåling av kabelskjøt
Kontakt temperaturmåling
Moder samleskinne temperaturmåling

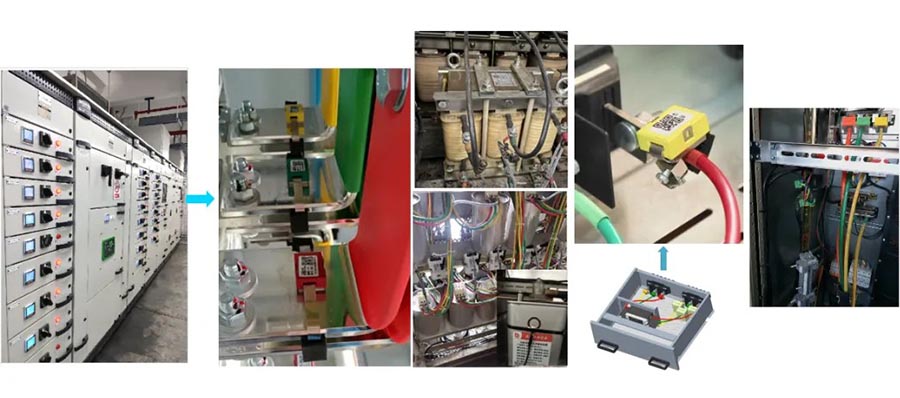

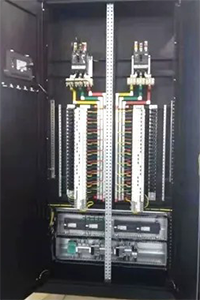

Krav til temperaturmåling - Lavspentskap

For eksempel temperaturmåling for rammebryterkoblinger/samleskinner, kondensator-/reaktansflater, kabelkoblinger for skuffeskap og utgående kabelkoblinger med lav spenning.

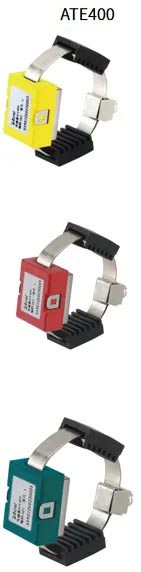

· Måling av rammebryterkontakt/samleskinnes temperatur

· ATE400

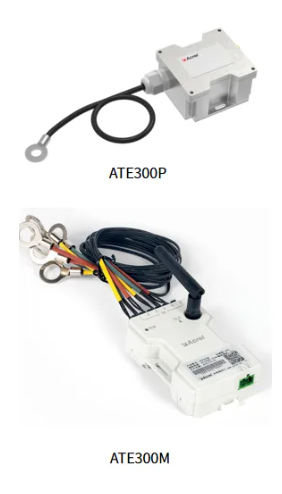

· Kondensator/reaktans overflatemåleboks

· ATE300M

· Temperaturmåling av skuffeskapkabelkontakt

· ATE400

· Temperaturmåling av utgående kabelkontakt med lav spenning

· ACE100

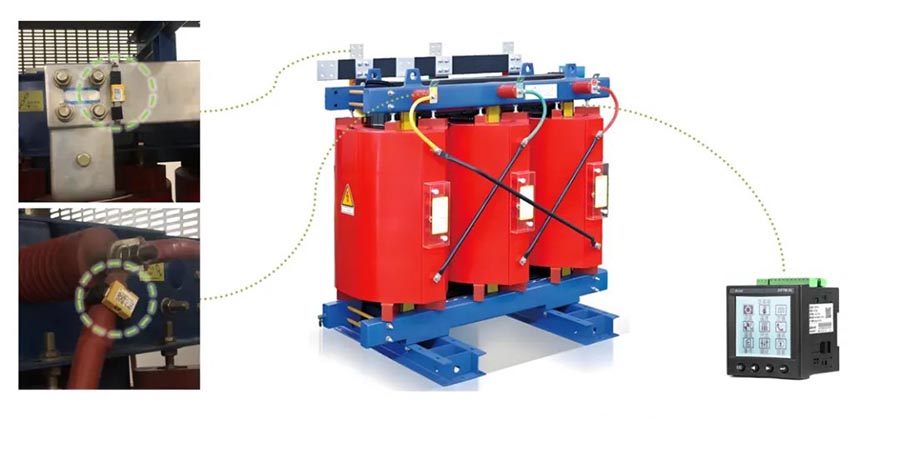

Krav til temperaturmåling - Transformatortemperaturmåling

For eksempel temperaturmåling av transformatorskjøter og innvendige viklinger.

· Temperaturmåling av transformatorfuger

· ATE400

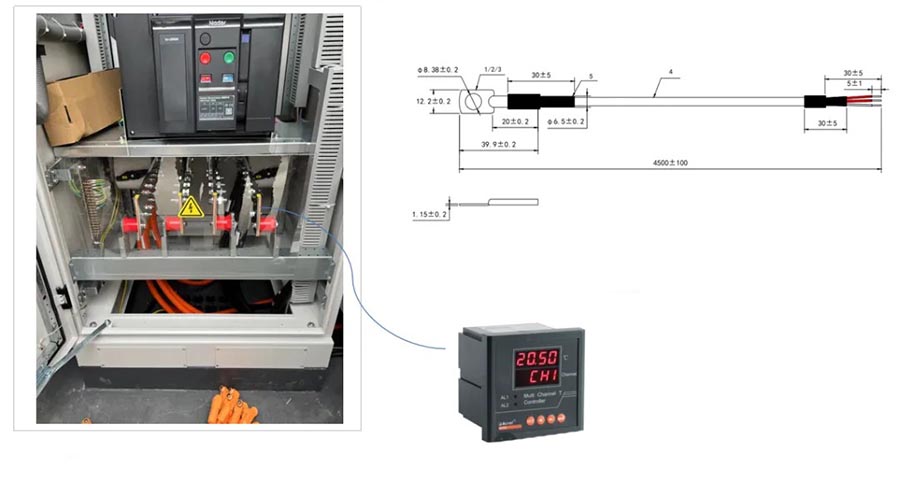

· Temperaturmåling av transformatorens innvendige vikling

· (Pre-embedded PT100) ARTM-8L

Krav til temperaturmåling - fordelingsboks, innendørs kabel, skap/innendørs m.m

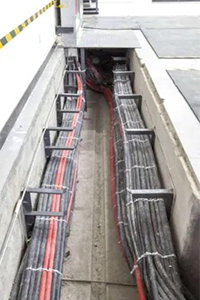

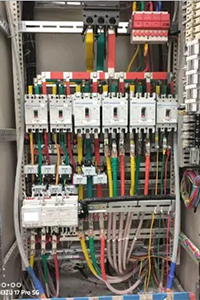

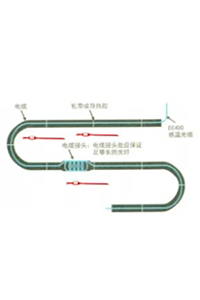

Eksempelvis temperaturmåling av fordelingsbokser, innendørs kabelgrøfter, og innetemperatur og luftfuktighet i koblingsanlegg/fordelingsrom.

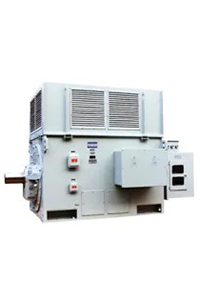

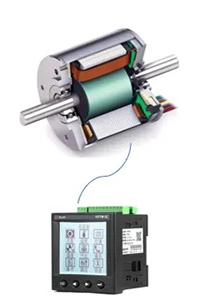

Temperaturmålingskrav - motortemperaturmåling

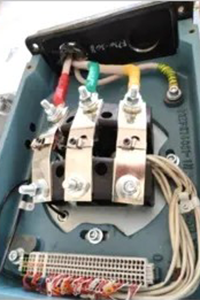

For eksempel: temperaturmåling på overflaten av motoren, temperaturmåling på motorkoblingsboksen og temperaturmåling på motorens indre vikling.

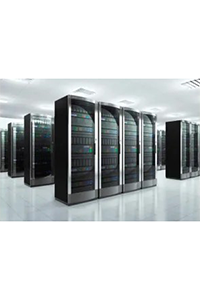

Industrikundens behov for temperaturmåling - Datasenter

For eksempel: temperaturmåling av innendørs kabelløp/busskanalkapslinger, temperaturmåling av datasenterservere, og temperaturmåling av datasentersøyleskapskjøter.

Industrikundenes temperaturmålingsbehov - energilagringsbeholder

For eksempel kreves temperaturmåling for DC samleskinnen til en energilagringsbeholder

PT100 modell: MPT101B130006

Spenningsmotstand: AC3000V/DC 4300V

DC samleskinne for energilagringsbeholder

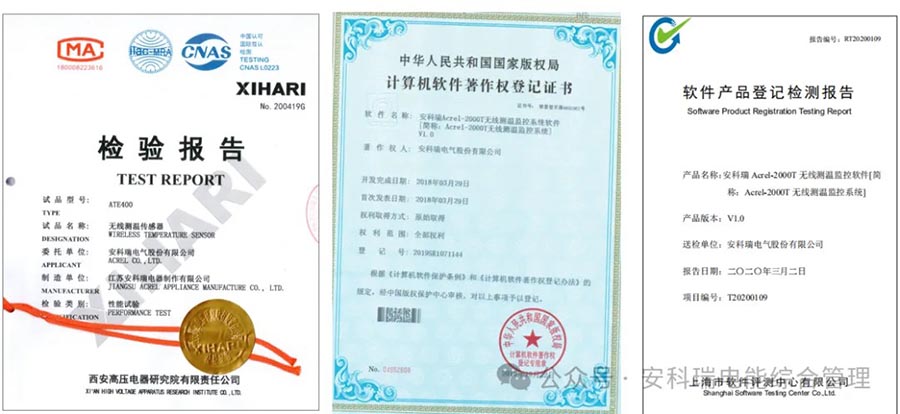

Acrels produktkvalifikasjonssertifikat for trådløs temperaturmåling

Fire kjernefordeler definerer en ny standard for effekttemperaturmåling

1. Passiv trådløs vedlikeholdsfri, eliminerer sikkerhetsrisikoer fra roten

ATE800-seriens passive RFID-sensor tar i bruk radiofrekvent energiinnsamlingsteknologi, som ikke krever batterier eller ledninger, og er vedlikeholdsfri for livet, og unngår fullstendig risikoen for batterisvikt og høyspentledningsisolasjon i høytemperaturmiljøer. ATE400 sensor induksjonseffektsensor, kan startes når den er ≥ 5A, med lang levetid og stabil online drift i høybelastningsscenarier, noe som reduserer drifts- og vedlikeholdskostnadene betydelig.

2. Høypresisjonsføling, i stand til nøyaktig å fange temperaturøkning på 0,5 ℃

Ved å bruke høypresisjons temperaturmålingsbrikker med en nøyaktighet på ± 1 ℃ og et temperaturmåleområde på -50 ℃~ 125 ℃, kan den følsomt fange opp små temperaturstigningsendringer, varsle på forhånd om økt kontaktmotstand og potensielle overopphetingsfeil, og klemme skjulte farer i knoppstadiet. Data forblir stabile i miljøer med sterk interferens, noe som gjør det trygt å bruke i høyspentskap og tette bussscenarier.

3. Installasjon med null modifikasjon, både nye og gamle prosjekter kan raskt implementeres

Det finnes ulike installasjonsformer som stropptype, bolttype og lapptype, som ikke krever demontering eller frakobling av utstyret. Mottakeren støtter skinneinstallasjon, 13774430992 antenne fleksibelt valg, stabilt signal for komplekse skap, rask distribusjon for nye prosjekter, og ett klikk oppgradering for gamle distribusjonsrom.

4. Full kjede intelligent kontroll, lokal og ekstern "dobbel forsikring"

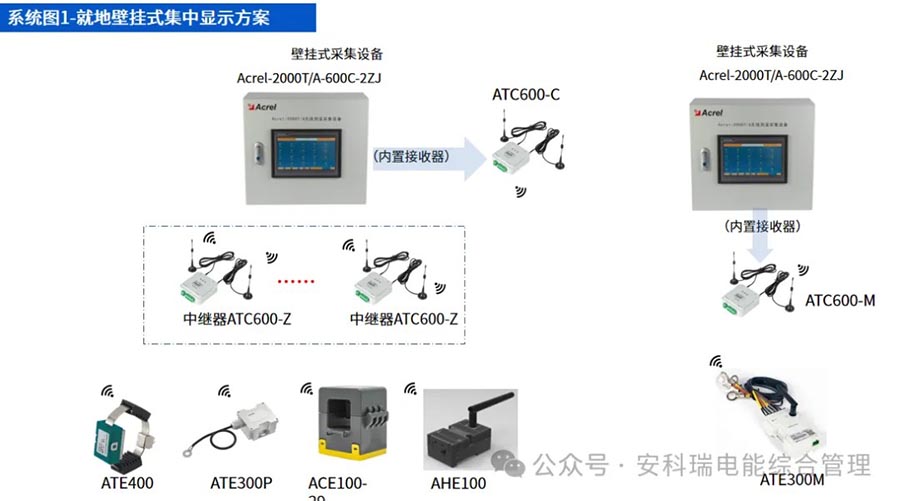

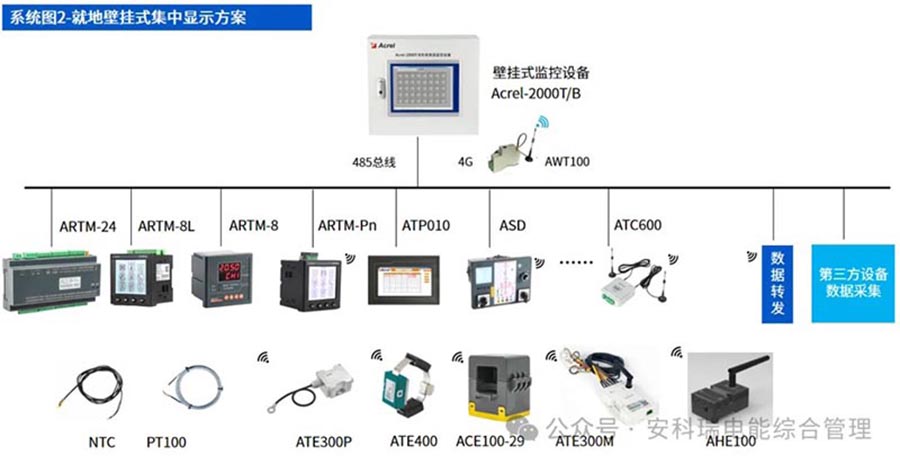

Fra enkeltskapsovervåking til sentralisert kontroll, har Ankerui bygget en komplett produktmatrise:

ARTM Pn displayenhet: støtter 60 sensorer per enhet, egnet for små og mellomstore distribusjonsrom;

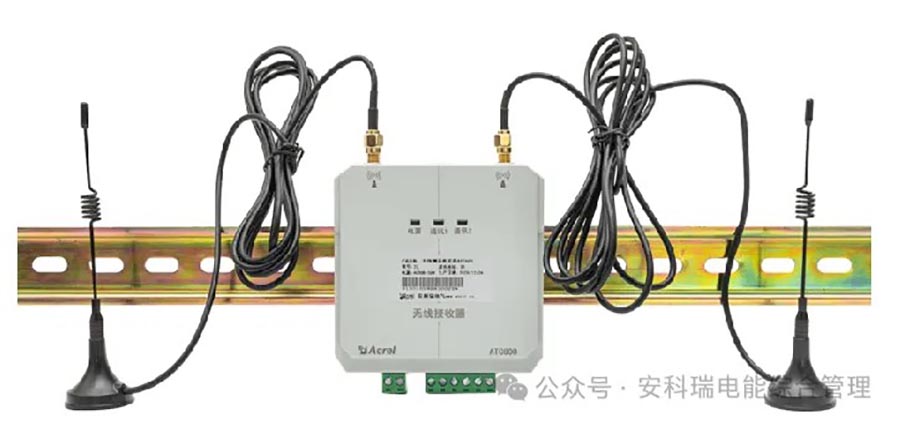

ATC trådløs temperaturmåling transceiver: støtter sentralisert tilgang til 240 sensorposisjoner;

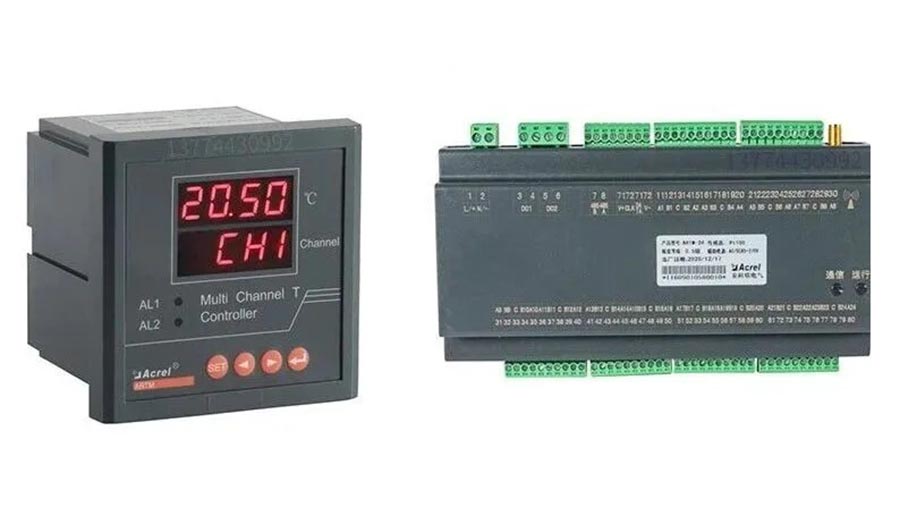

ARTM8 Inspeksjonsinstrument: Tilpasset for flerkanals temperaturmåling av transformatorer og reaktorer.

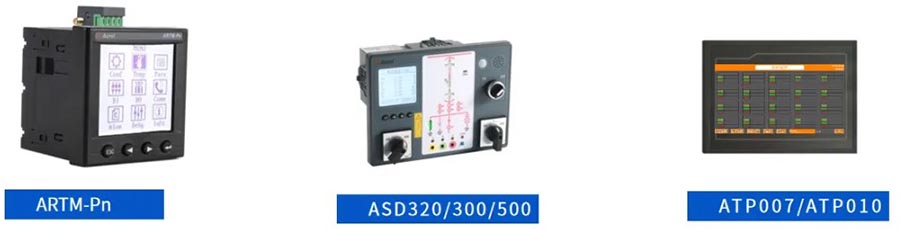

Trådløst temperaturmåling og inspeksjonsinstrument med 8/24 kanaler

Displayterminal

ARTM-Pn
Arbeidsstrømforsyning: AC85~265V, DC100~300V adaptiv, strømforbruk 8W
Installasjonsmetode: Innebygd installasjon, åpning 92 * 92, dybde 65
Kommunikasjonsgrensesnitt: 1 RS485 seriell kommunikasjonsgrensesnitt, Modbus RTU kommunikasjonsprotokoll
Kontakt temperaturmåling: can connect to 60 ATE400
Kontakt temperaturmåling accuracy: ± 1 ² C
Inngangsinnsamling: 4-kanals innebygd 12V-inngang, i stand til å samle posisjonsstatusen til strømbrytere, håndvogner, etc.
Utgangskonfigurasjon: 2-kanals passiv utgang, med høy temperatur/over temperatur/fase temperaturforskjell/temperatur plutselig endring alarm funksjon
Elektrisk parametermåling: strøm, spenning, frekvens, aktiv effekt, reaktiv effekt, kWh, etc., nivå 0,5

ASD320/300/500
Arbeidsstrømforsyning: AC/DC 220V, AC/DC110V adaptiv
Statusinngangskrav: Passiv tørr kontaktinngang (intern strømforsyning til statusvisningsenhet)
Temperatur- og fuktighetsmåling og kontrollnøyaktighet: temperatur <1 ° C; relativ fuktighet <3 %
Trådløs temperaturmåling: kan brukes med ATE400 trådløs temperatursensor, temperaturmåleområde -50 ℃ ~ 125 ℃ C
Utgangskapasitet for varme og alarm: AC220V/5A
Krav til direkte visning: Kortslutningsstrømmen fra sekundærsiden av den strømførende sensoren til jord under nominell spenning skal være større enn 200uA
10kV system, sensorkapasitet>100pF;
35kV system, sensorkapasitet>35pF;
6kV system, sensorkapasitet>180pE
Kommunikasjon: RS485 seriell kommunikasjonsgrensesnitt, Modbus RTU-protokoll (ASD500 med stor nettverksport)
Dimensjoner: 238mm * 178mm * 83mm (bredde * høyde * dybde)

ATP007/ATP010
Fungerende strømforsyning: DC24V
Installasjonsmetode: Innebygd installasjon
Kommunikasjonsgrensesnitt: Standardkonfigurasjon inkluderer 1 RS485 seriell kommunikasjonsgrensesnitt (Modbus RTU-protokoll)
1 Ethernet-port
Kontakt temperaturmåling accuracy: ± 1 ° C
Høy temperaturalarm: Enhetens hvite beltesummer vil aktiveres når temperaturen overskrider den innstilte verdien

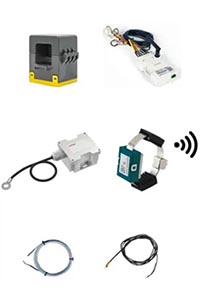

Aktiv trådløs temperatursensor

CT-drevet trådløs temperatursensor

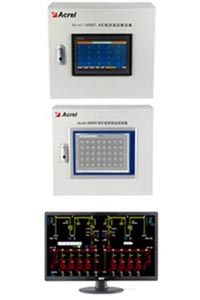

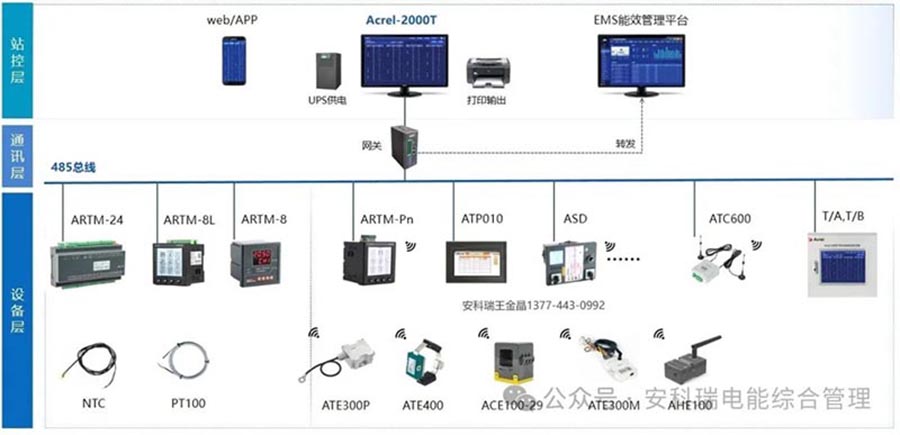

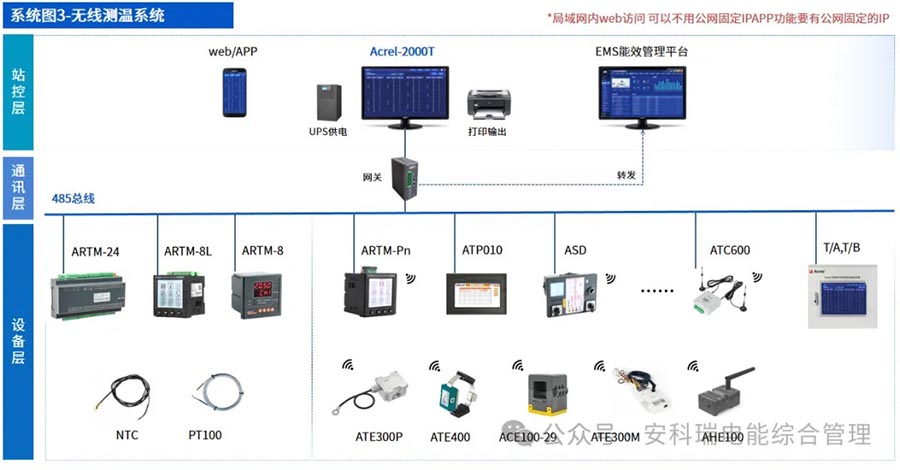

Acrel-2000T trådløs temperaturovervåkingssystemplattform, som en "smart hjerne", oppnår 24-timers sanntidsovervåking, advarsel på flere nivåer (APP SMS voice pop-ups), historisk datasporing og inspeksjonsstyring med lukket sløyfe. Den kan forstå temperaturstatusen til hele stasjonen uten å forlate hjemmet, noe som forbedrer drift og vedlikeholdseffektivitet betraktelig.

Full scenedekning, ivaretar bedriftens strømsikkerhet

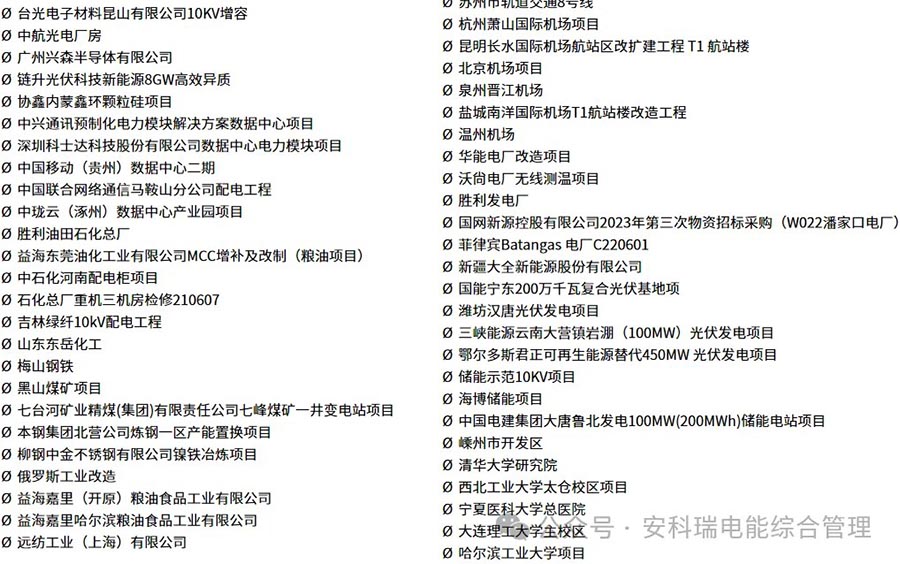

Ankeruis trådløse temperaturmålingsløsning har blitt mye brukt i:

√Areal for kjemikalier/stål/produksjonsanlegg

√Datasenter, logistikksenter

√Cold Chain Park

√Nybygg og renovering av nettstasjoner og fordelingsrom

√Flyplasser, sykehus, kommersielle bygninger, transportknutepunkter

√Høyspentskap, samleskinner, kabelkontakter, strømbryterkontakter.

Saksdeling

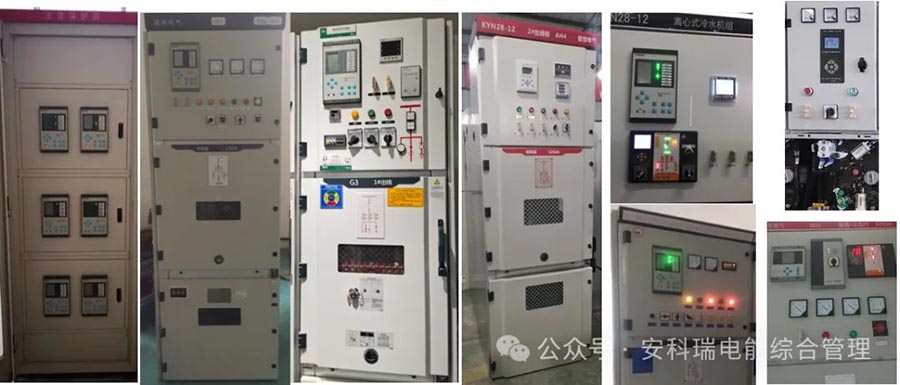

Shandong English Chemical Project inkluderer en 35kV hovedstasjon og 3 10kV transformatorstasjoner, med totalt 76 høyspentskap. Hvert skap er utstyrt med 6-punkts trådløs temperaturmåling, ved hjelp av ATE200/ATE400-sensorer og ASD320 intelligent kontroll for å oppnå 24/7 online temperaturmåling og unormal sanntidsvarsling av høyspentutstyr i hele stasjonen, noe som effektivt sikrer elektrisk sikkerhet i kjemiske scenarier med høy risiko og eliminerer risikoen for overoppheting, strømbrudd og brann.

Elektrisitetssikkerhet er ingen liten sak; nøyaktig temperaturmåling sikrer sikkerhet

I dag, med akselerert promotering av dobbel karbon og smart grid-konstruksjon, er ikke elektrisk sikkerhet lenger et "flervalgsspørsmål", men et "obligatorisk kurs". Overoppheting av elektrisk utstyr er den største skjulte faren som forårsaker strømbrudd og elektriske branner. Tradisjonelle temperaturmålingsmetoder har smertepunkter som store blindsoner, manglende evne til å overvåke i sanntid og problemer med renovering.

Ankeruis alt-scenario trådløse temperaturmålingsintegrasjonsløsning har kjernefordelene med passiv trådløs, høypresisjonsføling, null modifikasjonsinstallasjon og full kjede intelligent kontroll, skiftende fra passiv reparasjon til aktiv forebygging og kontroll. ATE-seriens sensorer krever ikke batterier, er vedlikeholdsfrie og er sammenkoblet med Acrel-2000T overvåkingsplattform for å oppnå 24-timers advarsel på flere nivåer og datasporbarhet. De har blitt mye brukt i kjemikalier, datasenter, transportknutepunkt og andre scenarier, og hjelper bedrifter med å eliminere temperaturblindsoner, redusere drifts- og vedlikeholdskostnader, forhindre elektriske branner og virkelig oppnå sikkerhetskontrollerbarhet, forebygging av skjulte farer, datasporbarhet og ansvarlighet.

Produktvalg/løsning/teknisk spesifikasjonsark

Trykk lenge for å gjenkjenne QR-koden eller kontakt 13774430992

Innholdet er kun for lærings- og kommunikasjonsformål, og kommersiell bruk er forbudt

Rett opp eventuelle feil eller mangler. Hvis det er noen krenkelse, vennligst kontakt oss for sletting
