Nominell strøm: 120A av CT-er
50ms rask responstid
For multi-inverter hybridsystem (fotovoltaisk energilagringsinverter)
Nominell spenning: AC 3*230/400V
Høy nøyaktighetsklasse 0.5S

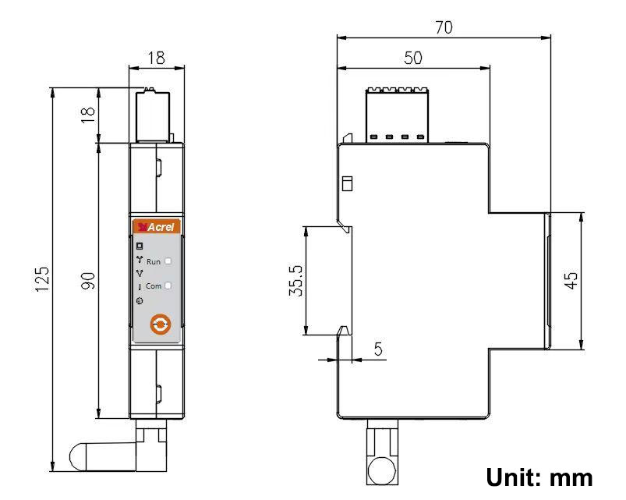

Ultratynn 1P 18mm
+86-18702106858 / +86-21-69156352
ADL-serien DIN-skinnemontert multifunksjonsenergimåler med eksterne CT-er er en smart energimåler designet spesielt for fornybare energisystemer som Multi-Inverter Hybrid System (Photovoltaic Energy Storage Inverter), mikro-invertersystemer, energilagringssystemer og AC-koblingssystemer.
Produktet har høy nøyaktighet, liten størrelse, rask respons og enkel installasjon. Den er i stand til å ta prøver, måle og overvåke elektriske parametere.

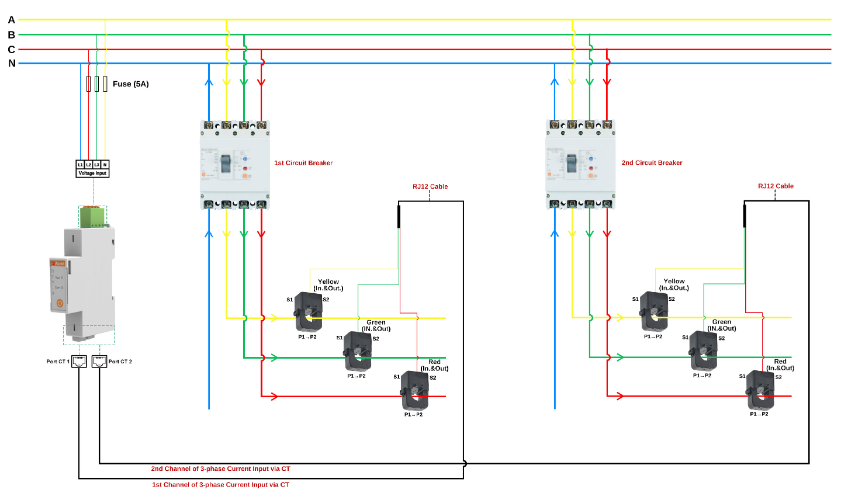

Inverteren eller energistyringssystemet (EMS) kan kommunisere med den for å oppnå anti-revers flyt, justere strømgenerering og administrere batterilading og utlading basert på sanntidskraft og akkumulert energi. Den støtter toveis måling og muliggjør husholdningsdistribuert fotovoltaisk energistyring.
| Vare | Parametere | ||
| Modellserie | ADL400M | ||
| Måling | Rutenett | Enfase | |
| Spenning | Nominell spenning | AC 230 V | |
| Inndataområde | ± 2 0 % | ||
| Overbelastning | 1,2 ganger vurdering ( kontinuerlig ) | ||
| 2 ganger vurderingen i 1 sekund | |||
| Strømforbruk | < 2W , < 10 VA | ||
| Nøyaktighetskjentee | Feil ±0,5 % | ||
| Gjeldende | Inngangsstrøm | AC 0,5-10(80)A , AC 0,5-10( 120 ) A | |
| Overbelastning | 1.2 ganger vurdering (kontinuerlig) | ||
| 2 ganger vurderingen i 1 sekund | |||
| Strømforbruk | < 1W , < 1 VA | ||
| Nøyaktighetskjentee | Feil ±0,5 % | ||
| Kraft | Aktiv, reaktiv, tilsynelatende effekt, feil ±0,5 % | ||
| Rutenett frequency | 5 0/ 6 0 Hz, feil ±0,5 % | ||
| Responsrate | ≤100ms (spenning, strøm, strøm) | ||
| ≤1s (elektrisk energi) | |||
| Måling category | CAT III | ||
| Overspenningsnivå | OVC III | ||
| Måling | Elektrisk energi | Aktiv energi : C lass B | |
| Reaktiv energi ( C klasse 2 nøyaktighet) | |||
| Strømforbruk | ≤ 2W | ||
| Elektromagnetisk kompatibilitet | E2 | ||
| Sikkerhet | Kraft frequency withstand voltage | Mellom kommunikasjon og signalinngang, AC3kV 1min | |
| Isolasjonsmotstand | Inn- og utgangsterminaler til foringsrør >100MΩ | ||
| Kommunikasjon | Grensesnitt og kommunikasjonsprotokoll | RS485-grensesnitt og Modbus RTU-protokoll | |
| Kommunikasjon address range | Modbus RTU:1~ 247 ； | ||
| Baud rate | Støtte 1200bps-38400bps | ||
| Miljø | Driftstemperatur | -40 ℃ ～ 70 ℃ | |
| Lagringstemperatur | -40 ℃ ～ 8 0℃ | ||
| Relativ fuktighet | ≤95 % (uten kondens) | ||
| "Ikke egnet for fuktige omgivelser" | |||
| Høyde | ≤ 20 00m | ||
| Standard | EN IEC 61010-1:2010 Sikkerhetskrav til elektrisk utstyr for måling, kontroll og laboratoriebruk - Del 1: Generelle krav | ||
| EN IEC 61010-2-030:2010 Sikkerhetskrav for elektrisk utstyr for måling, kontroll og laboratoriebruk - Del 2-030: Spesielle krav til utstyr som har test- eller målekretser | |||
| EN IEC 61326-1:2021 Elektrisk utstyr for måling, kontroll og laboratoriebruk - EMC-krav - Del 1: Generelle krav | |||
| EN IEC 61326-2-1:2021 Elektrisk utstyr for måling, kontroll og laboratoriebruk - EMC-krav - Del 2-1: Spesielle krav til elektromagnetisk kompatibilitetstesting for elektrisk utstyr for måling, kontroll og laboratoriebruk | |||
| EN 50470-3 Elektrisitetsmålerutstyr (a.c.) - Del 3: Spesielle krav - Statiske målere for aktiv energi (klasseindeksene A, B og C) | |||
| IP-beskyttelse | IP 51 ( Må installeres i et passende IP-klassifisert kabinett ） | ||
| Forurensningsgrad | II | ||
| UC Grad | III | ||
| Installasjonsmiljø | Innendørs bruk | ||
| Beskytt Grad | Klasse II (dobbel isolasjon) | ||
| Bruksmiljø | Skap montert (Det ytre skallet kan ikke berøres) | ||
| Nivå | M1 | ||
| CT-sikkerhet | Isolasjonsmotstand: greater than 1000 M Ω under normale forhold ； | ||
| Elektrisk styrkemotstand: Den tåler 4000V, 50Hz strømfrekvens i 1 minutt ； | |||
| Flammehemming: Samsvarer med UL94-V0 nivå ； | |||
