Nominell strøm: 80A/120A/200A/300A av CT-er
MID-sertifisert
100 ms rask responstid
Nominell spenning: 3*230/400V
Høy nøyaktighetsklasse 0.5S
RS485 Kommunikasjon
+86-18702106858 / +86-21-69156352

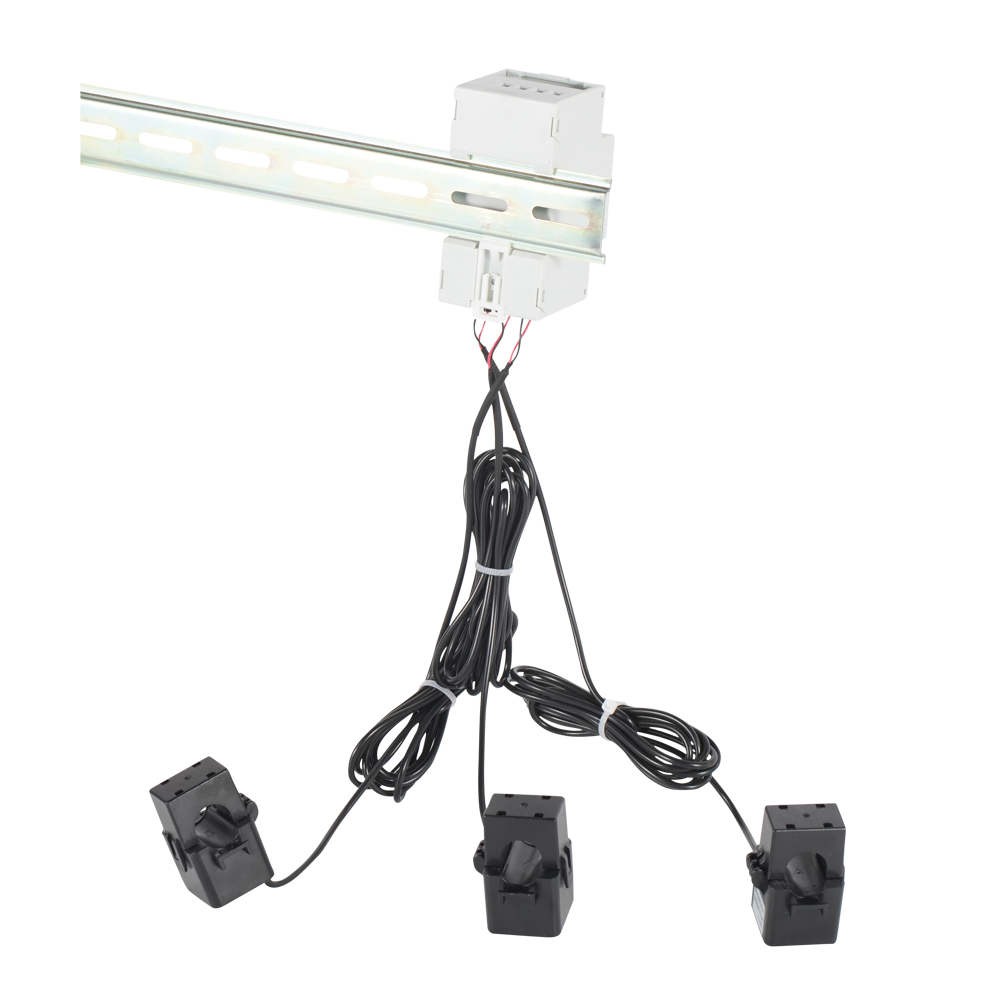

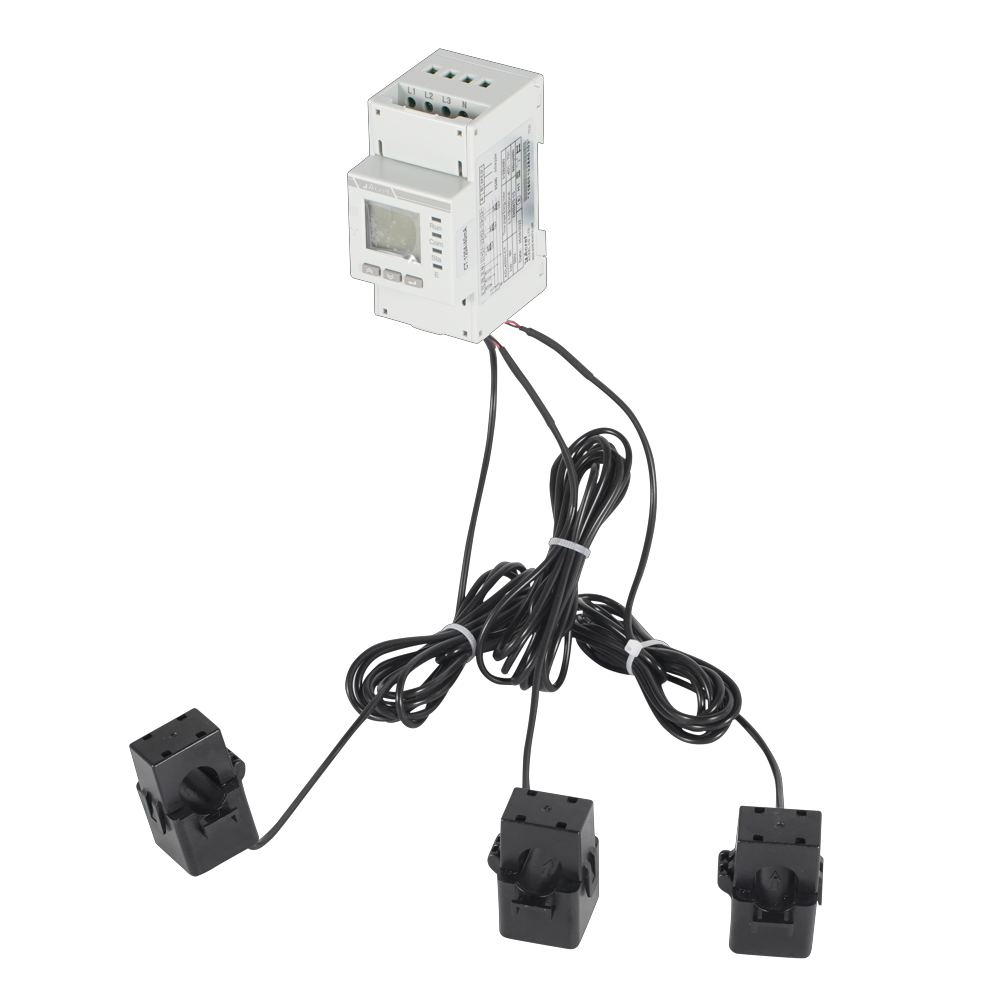

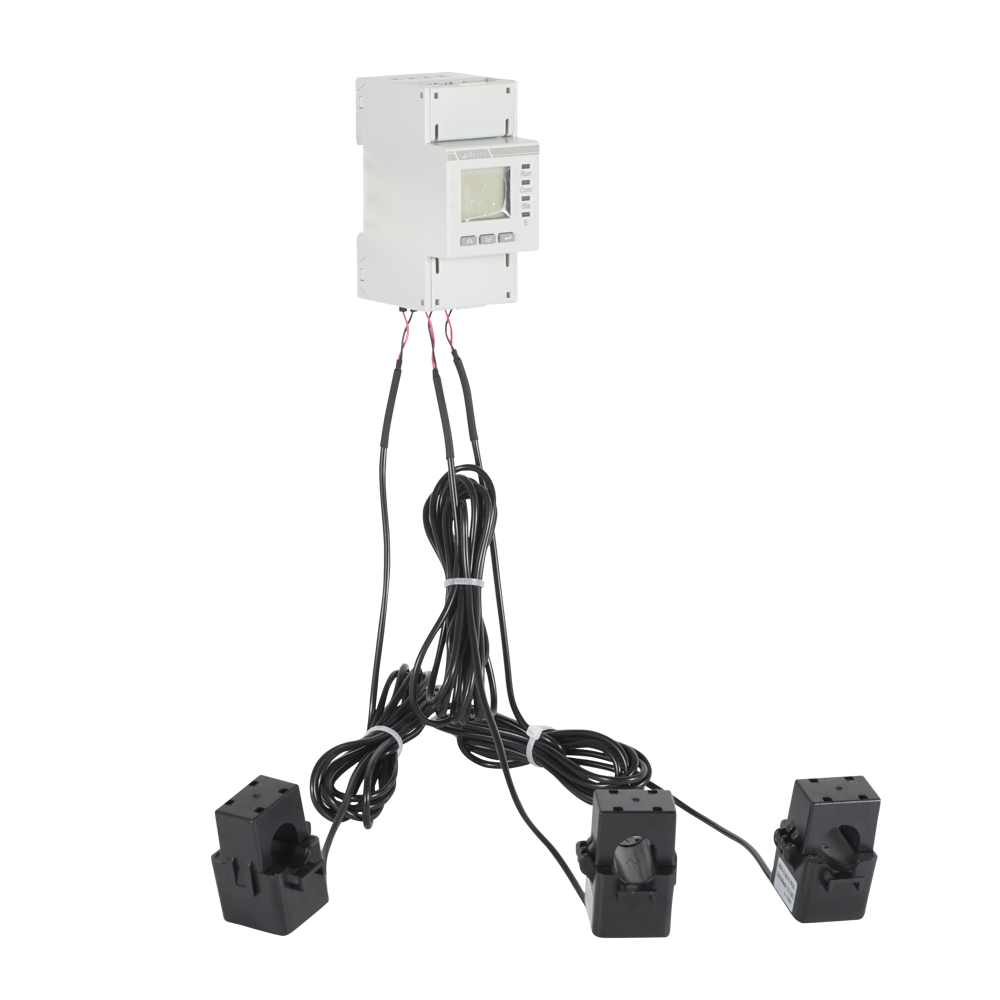

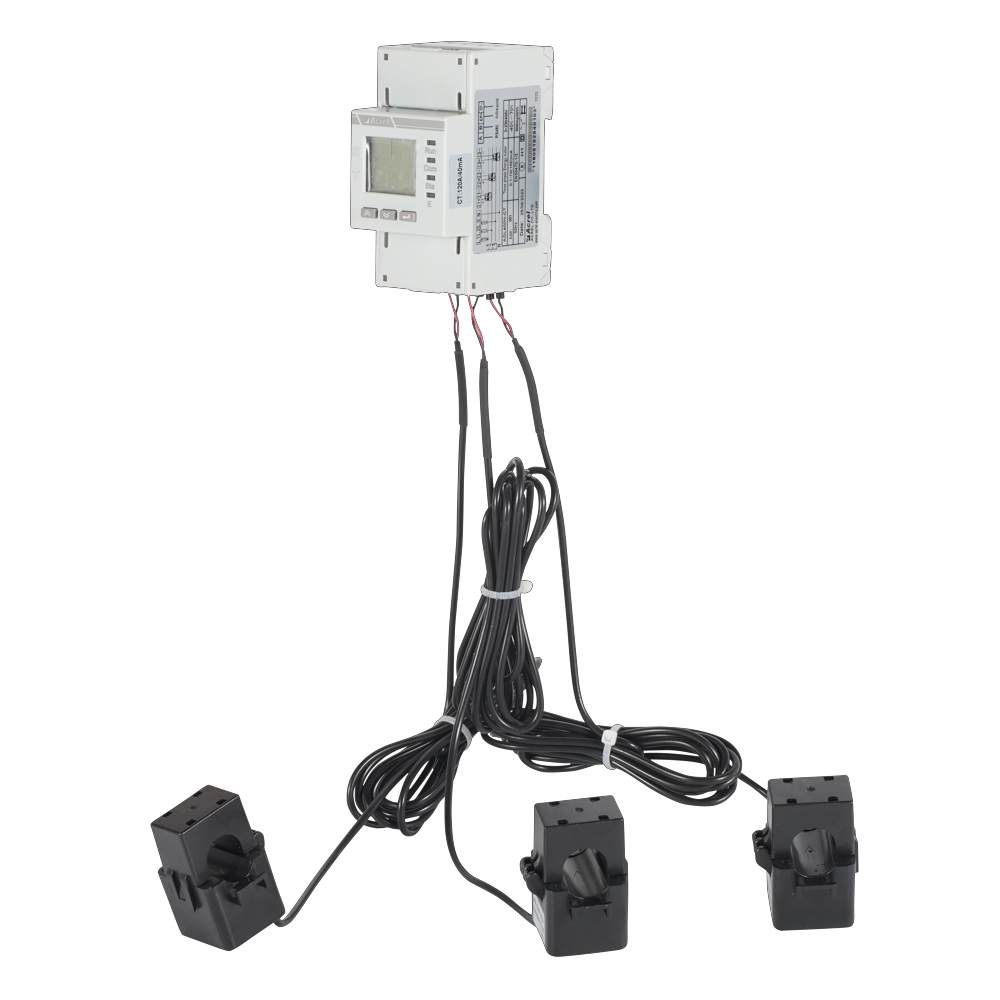

ADL-serien DIN-skinnemontert multifunksjonell elektrisk energimåler er en intelligent enhet designet for nye energigenereringssystemer, inkludert fotovoltaisk netttilkoblet, mikro-omformer, energilagring og AC-koblingssystemer.
Dette produktet tilbyr høy presisjonsmåling, en kompakt design, rask respons og enkel installasjon. Den kan prøve, måle og overvåke effektparametere mens den kommuniserer med omformere eller energistyringssystemer (EMS). Nøkkelfunksjoner inkluderer å forhindre omvendt strømflyt, regulere kraftproduksjon og administrere batterilading og utlading basert på sanntid og akkumulert elektrisk energi.
I tillegg støtter den toveis måling og husholdningsdistribuert fotovoltaisk energistyring, noe som sikrer effektiv og intelligent energiutnyttelse.
| Vare | Parametere | ||
| Modellnr. | ADL400N-CT | ||
| Måling | Rutenett | Trefase fireleder | |
| Spenning | Nominell spenning | Trefase: 3×230/400V | |
| Inndataområde | ±20 % | ||
| Overbelastning | 1,2 ganger vurdering (kontinuerlig) | ||
| 2 ganger vurderingen i 1 sekund | |||
| Strømforbruk | <2W , <10VA | ||
| Nøyaktighetsklasse | Feil ±0,5 % | ||
| Gjeldende | Inngangsstrøm | AC 80A/120A/200A/300A | |
| Overbelastning | 1,2 ganger vurdering (kontinuerlig) | ||
| 2 ganger vurderingen i 1 sekund | |||
| Strømforbruk | <1W , <1VA | ||
| Nøyaktighetsklasse | Feil ±0,5 % | ||
| Kraft | Aktiv, reaktiv, tilsynelatende effekt, feil ±0,5 % | ||
| Rutenett frequency | 50/60Hz, feil ±0,5 % | ||
| Svarprosent | ≤100ms (spenning, strøm, strøm) | ||
| ≤1s (elektrisk energi) | |||
| Måling category | CAT III | ||
| overspenningsnivå | OVC III | ||
| Måling | Elektrisk energi | Aktiv energi : Klasse B | |
| Reaktiv energi (klasse 2-nøyaktighet) | |||
| strømforbruk | ≤2W | ||
| Elektromagnetisk kompatibilitet | E2 | ||
| Sikkerhet | Kraft frequency withstand voltage | Mellom kommunikasjon og signalinngang, AC3kV 1min | |
| Isolasjonsmotstand | Inn- og utgangsterminaler til foringsrør >100MΩ | ||
| Kommunikasjon | Grensesnitt og kommunikasjonsprotokoll | RS485-grensesnitt og Modbus RTU-protokoll | |
| Kommunikasjon address range | Modbus RTU:1~ 247 ； | ||
| Baud rate | Støtte 1200bps-38400bps | ||
| Miljø | Driftstemperatur | -40 ℃ ～ 70 ℃ | |
| Lagringstemperatur | -40 ℃ ～ 80 ℃ | ||
| Relativ fuktighet | ≤95 % (uten kondens) | ||
| "Ikke egnet for fuktige omgivelser" | |||
| Høyde | ≤2000m | ||
| Referansestandard | EN IEC 61010-1:2010 Sikkerhetskrav for elektrisk utstyr for måling, kontroll og laboratoriebruk - Del 1: Generelle krav | ||
| EN IEC 61010-2-030:2010 Sikkerhetskrav for elektrisk utstyr for måling, kontroll og laboratoriebruk - Del 2-030: Spesielle krav til utstyr som har test- eller målekretser | |||
| EN IEC 61326-1:2021 Elektrisk utstyr for måling, kontroll og laboratoriebruk - EMC-krav - Del 1: Generelle krav | |||
| EN IEC 61326-2-1:2021 Elektrisk utstyr for måling, kontroll og laboratoriebruk - EMC-krav - Del 2-1: Spesielle krav for elektromagnetisk kompatibilitetstesting for elektrisk utstyr for måling, kontroll og laboratoriebruk | |||
| EN 50470-3 Elektrisitetsmålerutstyr (a.c.) - Del 3: Spesielle krav - Statiske målere for aktiv energi (klasseindeksene A, B og C) | |||
| IP | IP 51 ( Må installeres i et passende IP-klassifisert kabinett ） | ||
| Forurensningsgrad | II | ||
| UC-grad | III | ||
| Installasjonsmiljø | Innendørs bruk | ||
| Beskytt grad | Klasse II (dobbel isolasjon) | ||
| Bruksmiljø | Skap montert (det ytre skallet kan ikke berøres) | ||
| Nivå | M1 | ||
| CT-sikkerhet | Isolasjonsmotstand: greater than 1000 MΩ under normal conditions ； | ||
| Elektrisk styrkemotstand: Den tåler 4000V, 50Hz strømfrekvens i 1 minutt ； | |||
| Flammehemming: Samsvarer med UL94-V0 nivå ； | |||

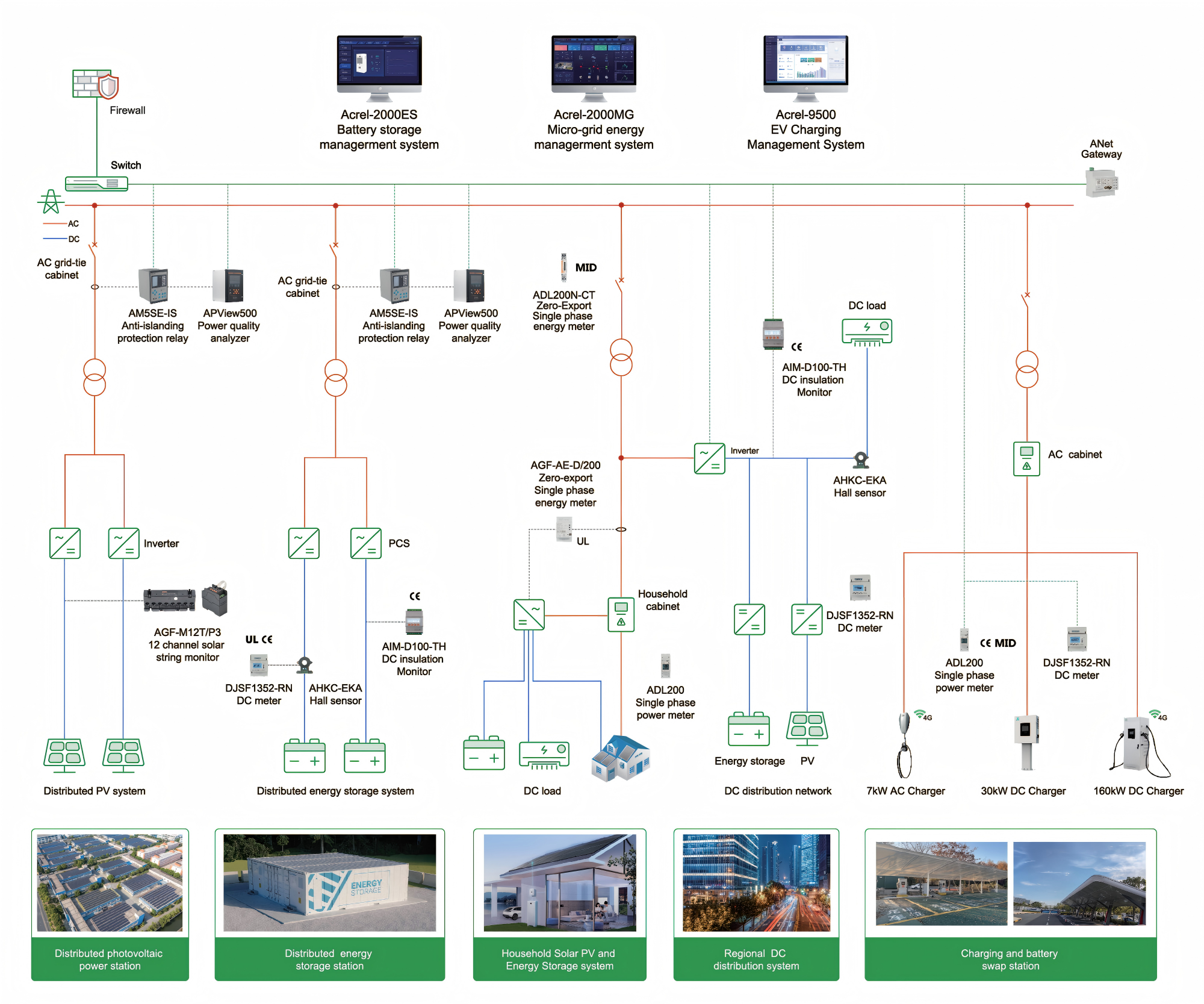

Fornybar energi
