Datasenter DC innkommende linje
Uavhengig 2-kanals trefaseinntak
2.–63. Harmonisk
8DI 4DO 1 Temp. og fuktighet
Ethernet-kommunikasjon (valgfritt)
3 kanaler RS485 kommunikasjon
+86-18702106858 / +86-21-69156352

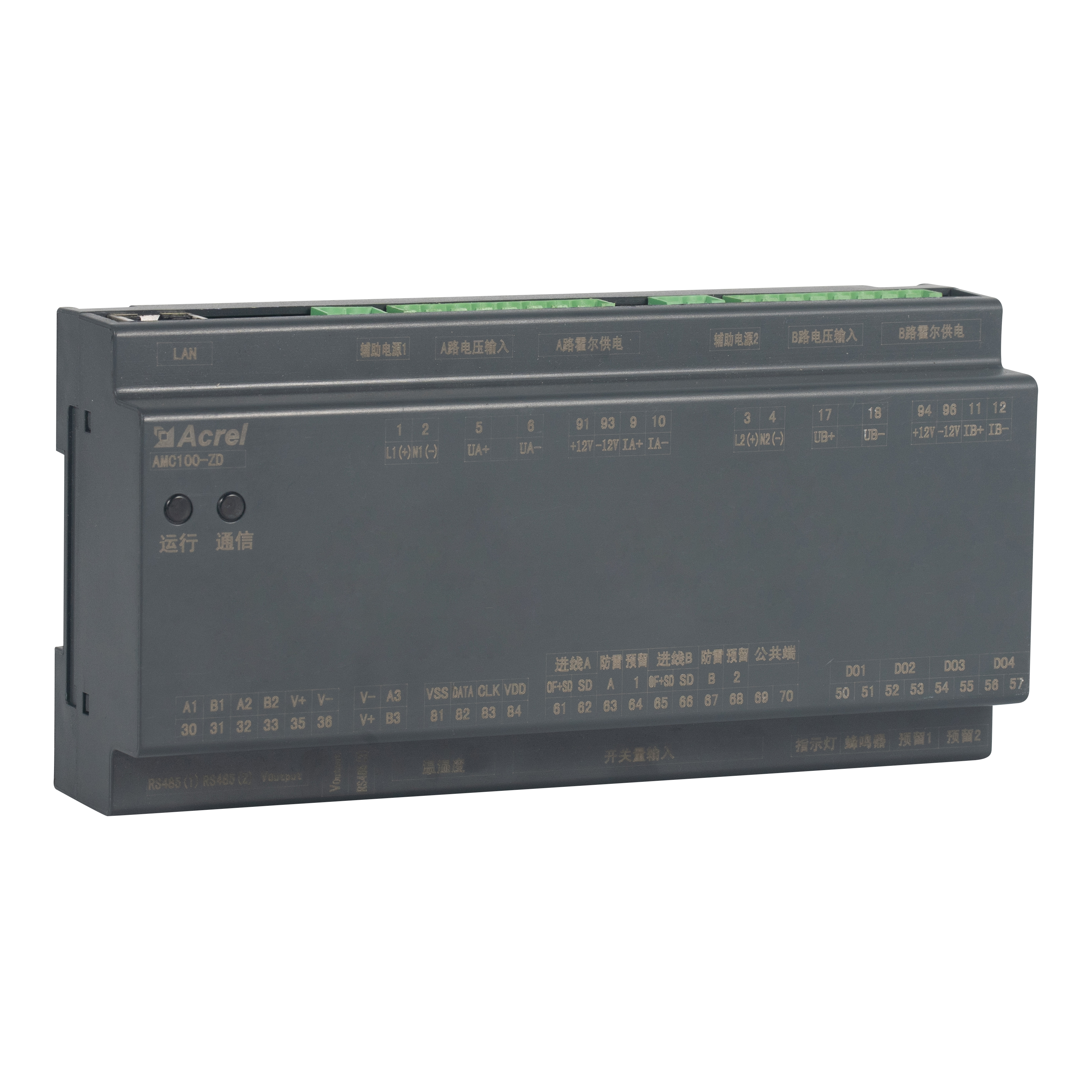

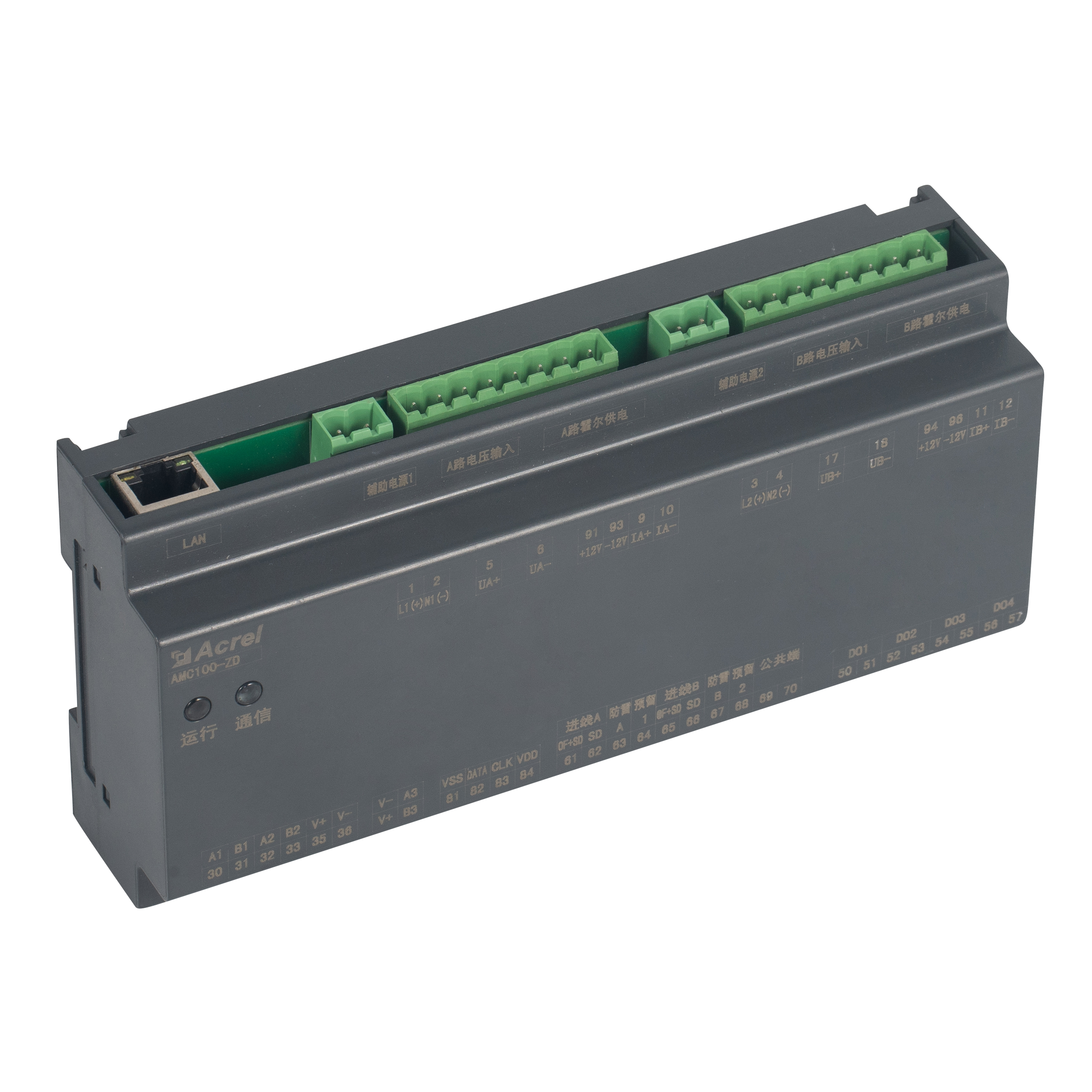

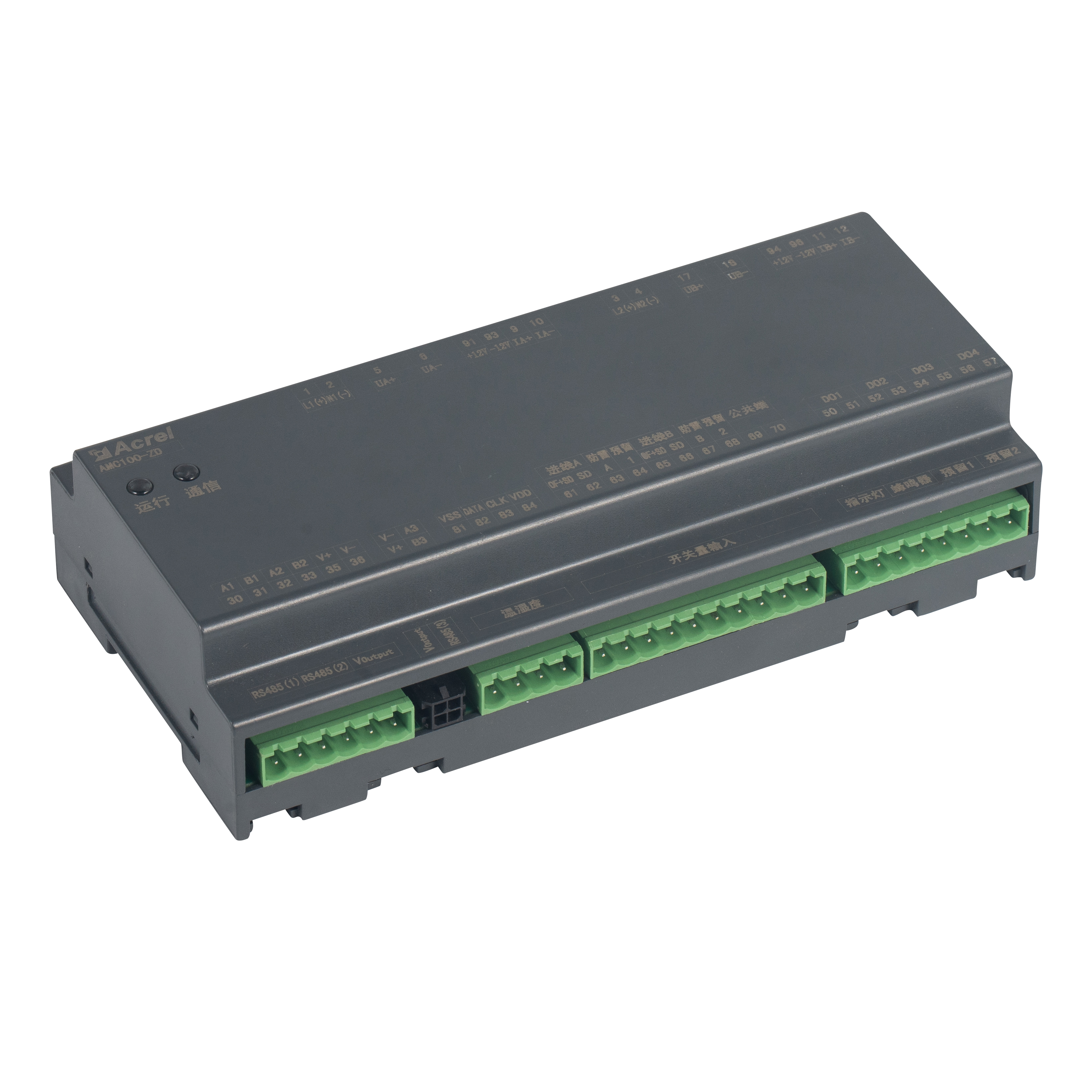

AMC100-ZD er Acrels DIN-skinne DC presisjons strømfordelingsovervåkingsenhet konstruert for datasenterserverrack. Den sporer samtidig fulle elektriske parametere for A B doble trefasematinger, 192 utgående kretser, 8 DI / 4 DO statuspunkter, 2 lekkasjekanaler, 1 temperatur-fuktighetssensor og 63 harmoniske. Tre RS485 Modbus-RTU-porter muliggjør sømløs BMS/DCIM-integrasjon. Kompakt 180 mm hus, ±0,5 % nøyaktighet, alarmterskler per kanal og umiddelbar lyd-lysvarsel reduserer energisvinn og nedetid, noe som gjør den til det skalerbare hjertet av grønne datasenter DC-busway- eller PDU-overvåkingsløsninger.
| Modell | AMC100-ZD | |
| Målte parametere | Spenning, strøm, strøm, elektrisk energi, omgivelsestemperatur og fuktighet | |
| Bussspenning | Vurdert | 48VDC, 240VDC, 336VDC |
| Måleområde | ±20 % | |
| Overbelastning | Øyeblikkelig spenning 2 ganger per sekund | |
| Gjeldende innkommende krets | Vurdert | 5V ( Hallsensor, ±12V drevet av AMC100-ZD ） |
| Overbelastning | Varighet er 1,2 ganger, øyeblikkelig 10 ganger/sekund | |
| Temperatur og fuktighet | Temperaturområde | -40 ℃ ～ 99 ℃ |
| Fuktighetsområde | 20 % ～ 90 % | |
| Målenøyaktighet | Spole inn | Spennings/strømnivå 0,5, effekt/elektrisk energinivå 1 |
| Temperatur | ±1℃ | |
| Fuktighet | ±5 % | |
| Auxiliary forsyning | AMC100-ZD : Signalstyrke ( ≤15W ） | |
| AMC100-ZD-P24 : DC 12-24V uavhengig strømforsyning | ||
| AMC100-ZD-P220 : | ||
| 1, Når konstantspenningen er DC 240V 、 DC336V, drevet av AC220V 、 DC240V 、 DC336V uavhengig forsyning | ||
| 2, Når den konstante spenningen er DC 48V, drevet av DC48V uavhengig forsyning | ||
| Miljø | Temperatur | Drift : -15 ℃ ～ 55 ℃ Oppbevaring : -25 ℃ ～ 70 ℃ |
| Fuktighet | Relativ fuktighet ≤93 % | |
| Høyde | ≤2500m | |
| Bytte utgang | 4-veis 3A 250VAC /3A 30VDC | |
| Bytt inngang | 8 tørre noder | |
| Kommunikasjon | 1 kanal isolert RS485/Modbus-RTU til bakgrunnssystemet | |
| 1 RS485/Modbus-RTU til berøringsskjerm | ||
| 1 RS485/Modbus-RTU-tilkobling til nedstrømsmodulen | ||
| 1-kanals Ethernet-kommunikasjonsfunksjon er valgfritt | ||
| Installasjon | Metode DIN35mm skinne eller bunnplate installasjon | |
| Beskyttelsesnivå | IP20 | |
| Forurensningsnivå | 2 | |
| Sikkerhet | Isolasjon | Isolasjonsmotstanden mellom alle terminaler og de ledende delene på skallet må være minst 100MΩ |
| Tåler spenning | Spenning og strømsignal på linje A // Spenning og strømsignal på linje B // Switching output // Isolert kommunikasjonsport // To av andre porter skal møte AC2kV i 1min, bytteinngang og andre porter skal møte AC0,5kV i 1min, lekkasjestrøm bør være mindre enn 2mA, ingen sammenbrudd eller overslagsfenomen. | |
| Antistatisk interferens | Nivå 4 | |
| Elektromagnetisk kompatibilitet | Reaktans rask transient puls | Nivå 3 |
| Overspenningsmotstand | Nivå 4 | |
| Radiofrekvent elektromagnetisk stråling | Nivå 3 | |
