IEC61557-8
Nominell spenning: 50V~1000V
Overensstemmelse med CHAdeMO 3.0 & Combined Charging System (CCS)
Underspennings- og overspenningsdeteksjon
Stoppmodus for å deaktivere målepulsgeneratoren
+86-18702106858 / +86-21-69156352

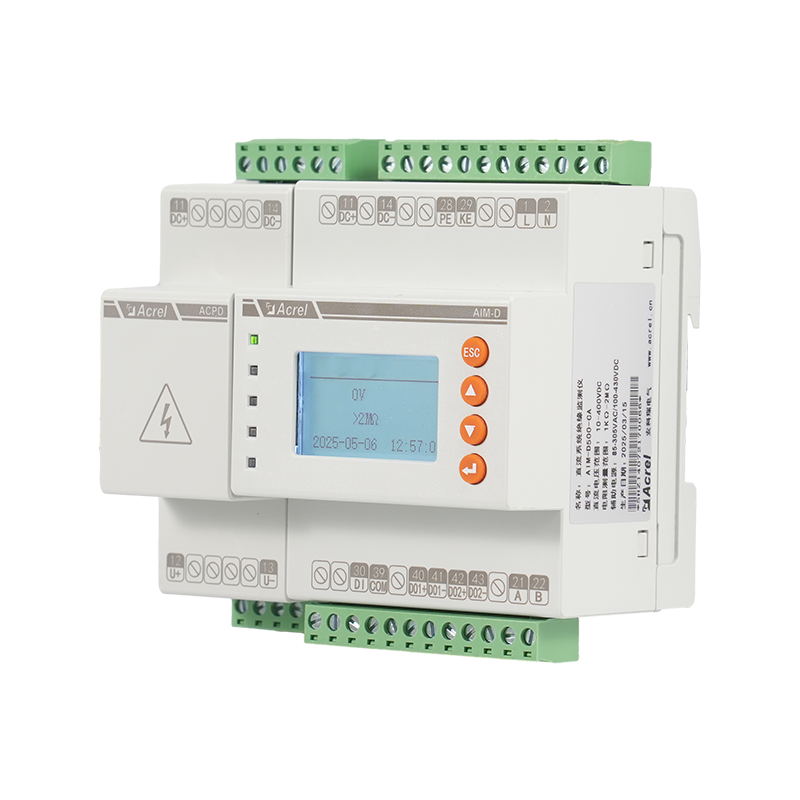

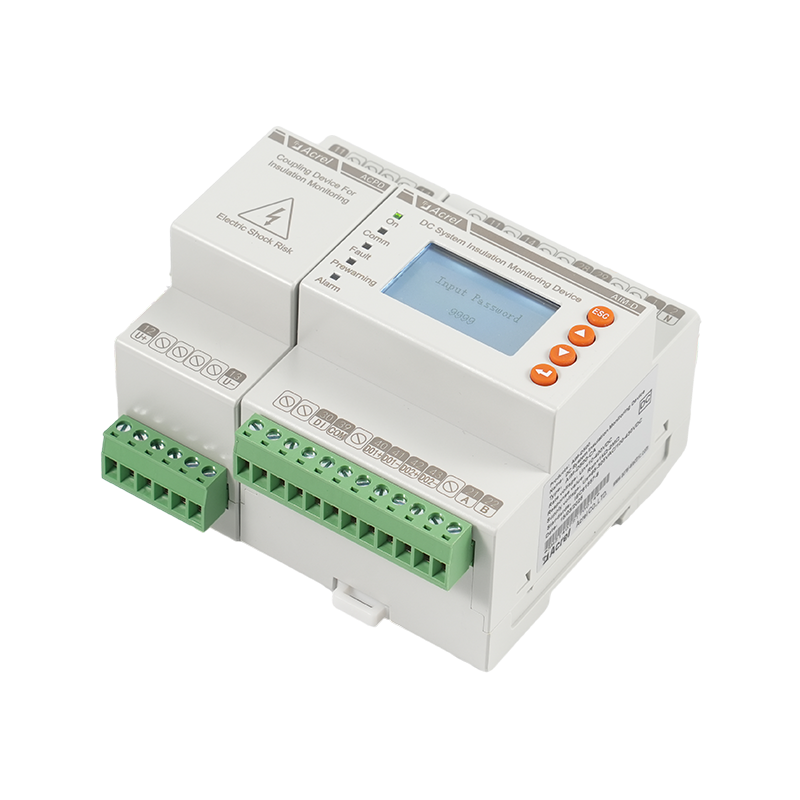

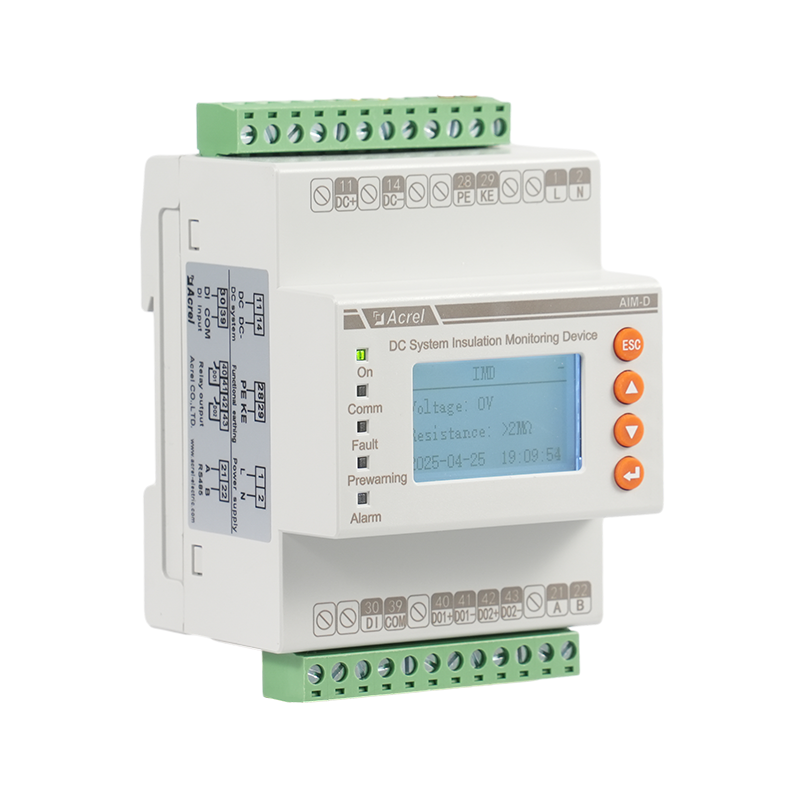

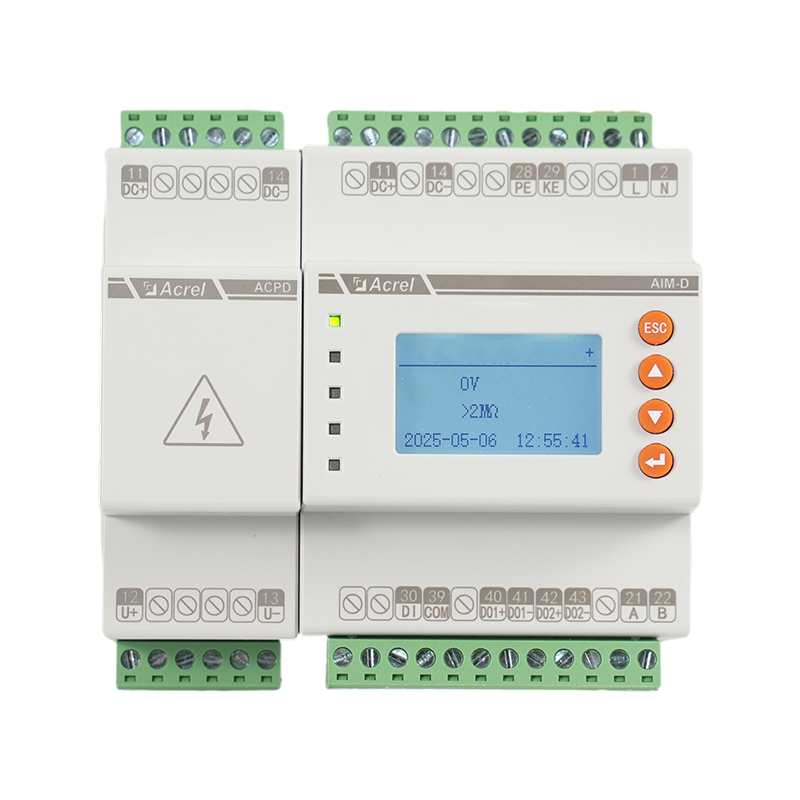

Acrel AIM-D500-CA DC isolasjonsmonitor er en banebrytende enhet designet for 0-1000V DC-systemer, som sikrer strømforsyningssikkerhet ved å kontinuerlig overvåke isolasjonsmotstanden i IT-systemer.
Den oppfyller kravene i IEC 61557-8 og er kompatibel med Combined Charging System (CCS) og CHAdeMO 3.0-standarden.

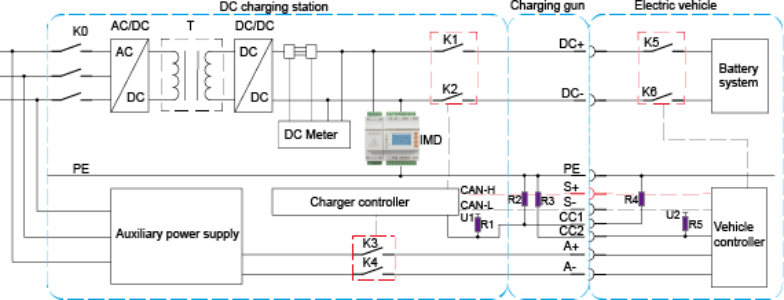

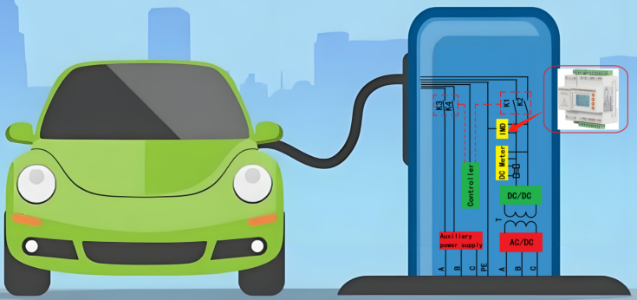

Den kan overvåke isolasjonsmotstanden til DC-ladestasjoner med et nominelt systemspenningsområde fra 50V opp til 1000V.

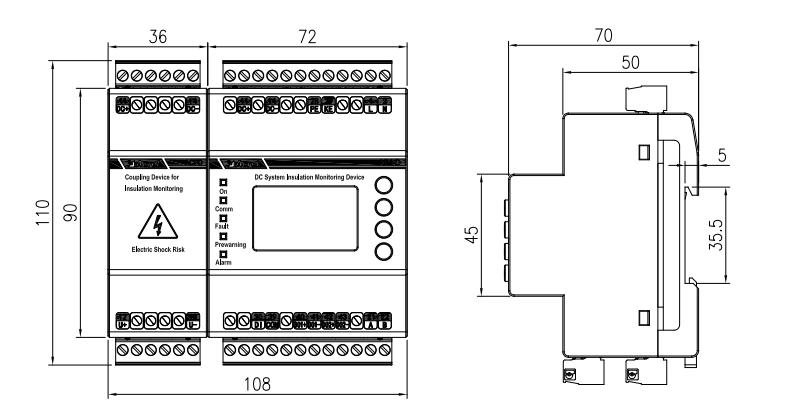

Enheten har et firemoduls kabinett og DIN-skinnemontering, noe som gjør det enkelt å installere og integrere i eksisterende systemer.
Den har også evnen til å måle systemspenning og oppdage underspennings- og overspenningsforhold.
Stoppmodusen lar brukere deaktivere målepulsgeneratoren via Modbus-protokollen, gjennom enhetsmenyen eller ved å bruke en ekstern knapp.

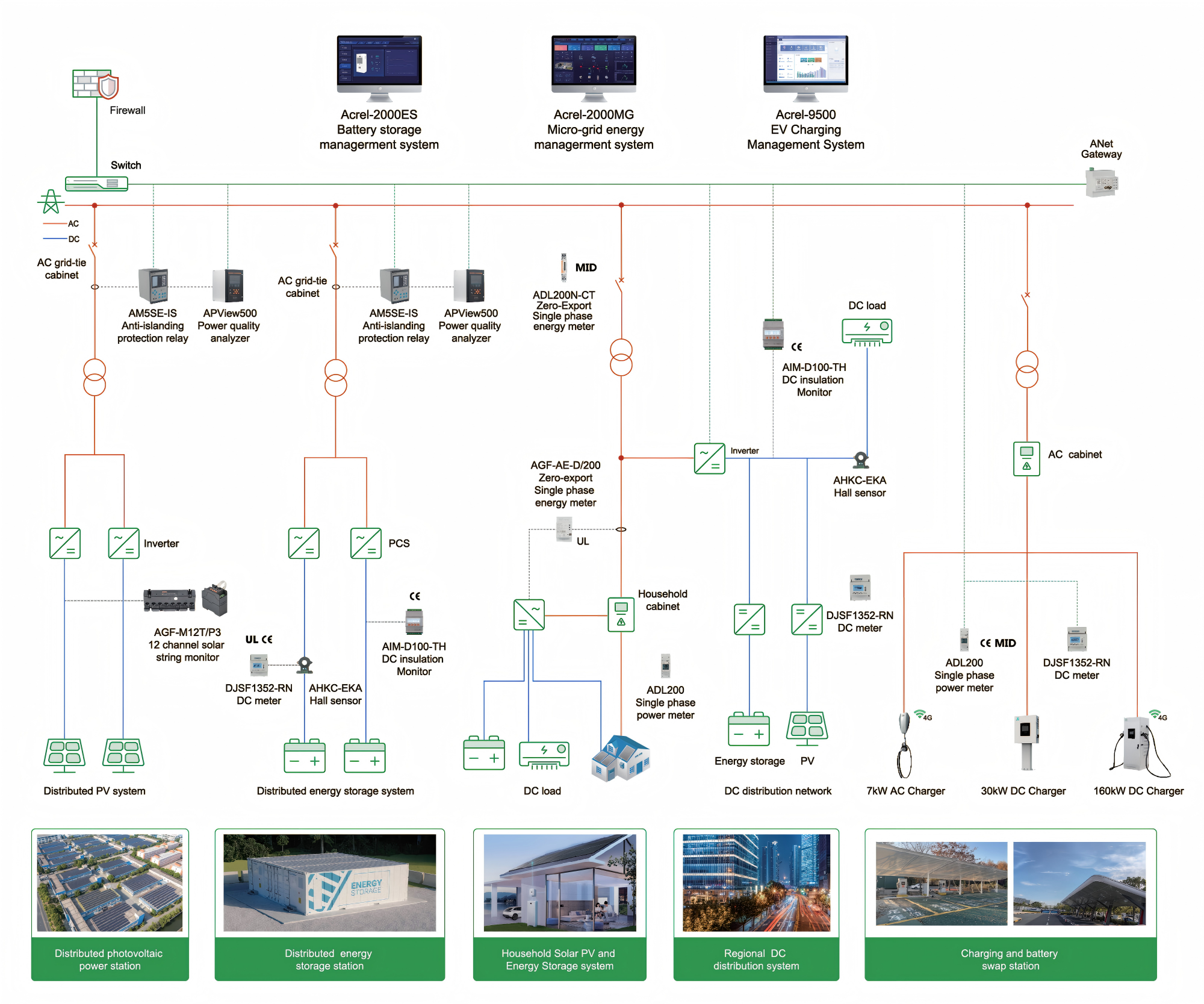

AIM-D500-CA er en ideell løsning for bruksområder som kraftverk, transformatorstasjoner, elbilladere, UPS-systemer og solcellesystemer.
| Vare | Parameter | |
| Forsyningsspenning | Forsyningsspenning Us | AC/DC 85~265V |
| Frekvens | 50/60 Hz | |
| Strømforbruk | ≤ 5 W | |
| IT-systemet overvåkes | Nominell systemspenning med ACPD300, Un | DC 50 … 1000V |

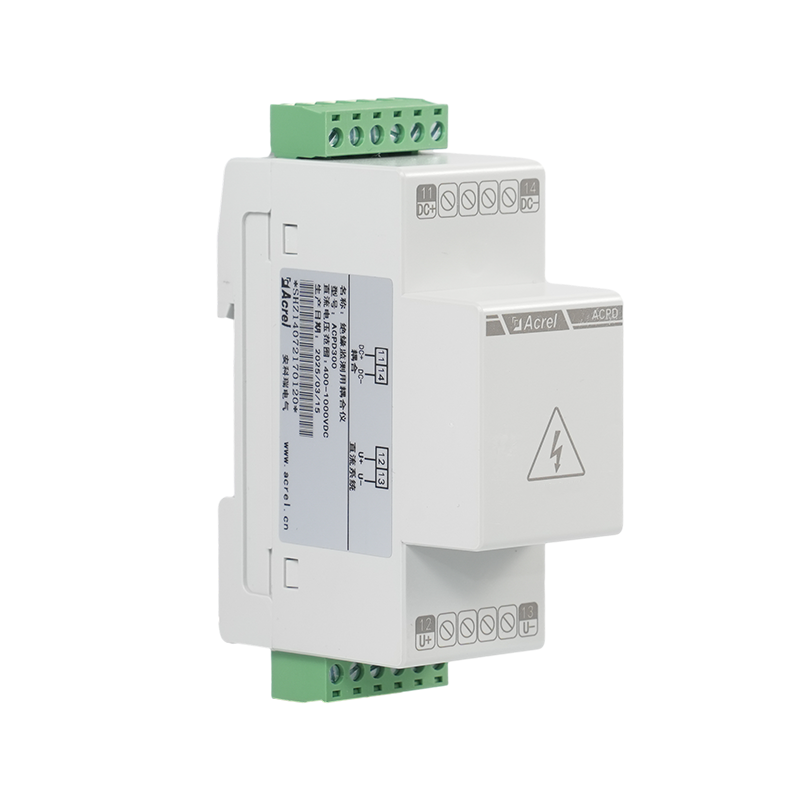

| Nominell systemspenning uten ACPD300, Un | DC 50 … 400V | |
| Responsverdier | Responsverdi (isolasjonsforvarsel) | Isolasjon alarmgrenseverdi … 2M Ω |
| Responsverdi (isolasjonsalarm) | 1k Ω… 2M Ω | |
| Pårørende usikkerhet | ± 15 %, ± 2k Ω | |
| Underspenning deteksjon | (80%~100%) Un(off) * | |
| Overspenningsdeteksjon | (100%~120%) Un(off) * | |
| nøyaktighet | 1 %, ± 1V | |
| CCS og CHAdeMO 3.0-modus | Tillatt systemlekkasjekapasitans | ≤ 20 μF |
| Måling og visning av rekkevidde for isolasjonsmotstand | 1k Ω… 2M Ω | |
| Måling usikkerhet / Relativ usikkerhet | C e ≤ 5 μF : ± 15 %, ± 2 k Ω | |
| C e >5 μF og R F >100 k Ω : ± 15 % | ||
| Responstid | ≤ 10s | |
| Grensesnitt | RS485/Modbus-RTU | |
| Reléutgang | 2 x 1 ikke-kontakt, AC 250V,3A, DC 30V,5A | |
| Miljø | O gjeldende temperatur | - 1 0 ℃ ~55 ℃ |
| S lagringstemperatur | - 2 0 ℃ ~ 70 ℃ | |
| H fuktighet | ≤95 % RF , ingen kondens og etsende gass | |
| A høyde | ≤2000m | |
| vekt | AIM-D500-CA | 244,3g |
| ACPD300 | 86,1 g | |
| Sertifisering | CE, IEC,RoHS | |
