Ethernet-kommunikasjon RJ45-port
Modbus-TCP-protokoll
AC trefasemåling
Nominell strøm: 5A av CT-er eller 80/120/200A av eksterne CT-er
Nominell spenning: AC 3*230/400V
CE-sertifisert
+86-18702106858 / +86-21-69156352

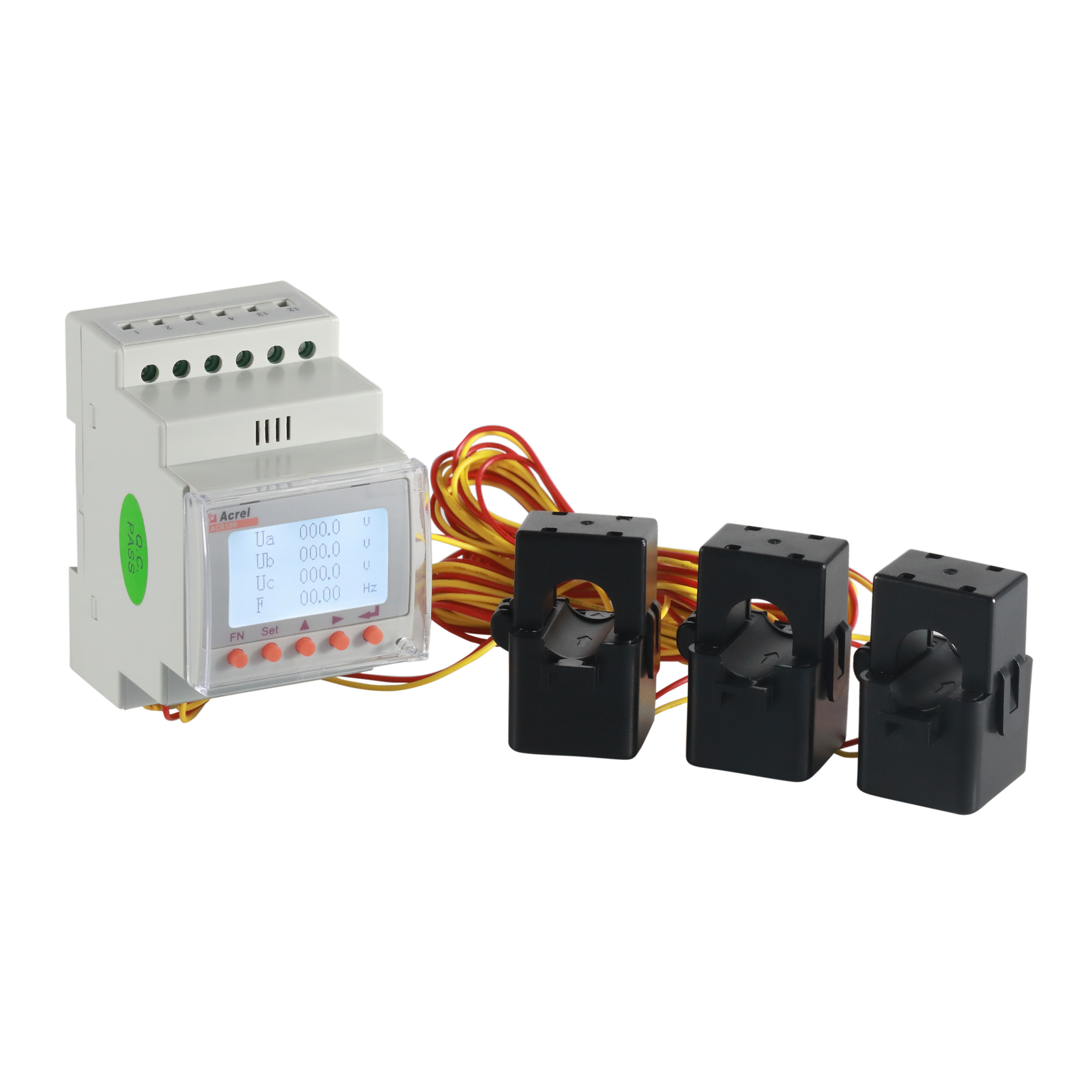

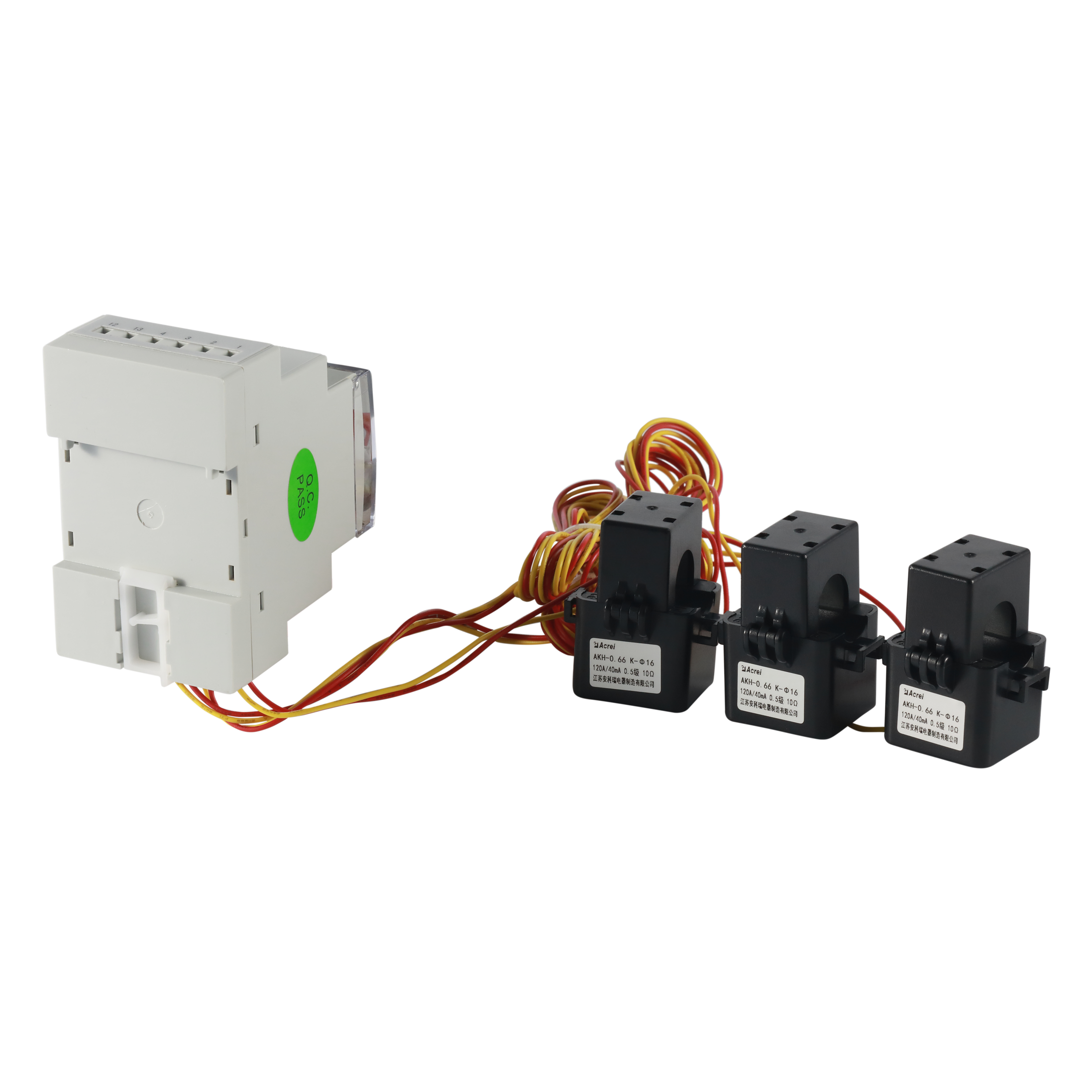

ACR10R Rail-type multifunksjons elektrisk instrument er en intelligent enhet designet for omfattende energiovervåking og strømstyring. Den integrerer presise målinger av elektriske parametere som en-fase/tre-fase strøm, spenning, aktiv effekt, reaktiv effekt, tilsynelatende effekt, frekvens og effektfaktor, og tilbyr sanntidsdata for energistyringssystemer. En av de fremtredende funksjonene er støtte for Ethernet-kommunikasjon med Modbus-TCP-protokollen, som muliggjør sømløs integrasjon i moderne industrielle automasjonsnettverk. Instrumentet kan enkelt installeres på stedet ved hjelp av DIN-skinnemontering og en strømtransformator med delt kjerne, noe som eliminerer behovet for fjerning av samleskinne og reduserer installasjonstid og arbeidskostnader. LCD-skjermen og det intuitive knappegrensesnittet lar brukere konfigurere parametere og overvåke operasjoner lokalt, mens reléutganger og bryterinnganger gir fjernsignalering og kontrollfunksjoner. Designet for krevende industrielle miljøer, er den ideell for energieffektive ettermonteringer i industrier med høyt energiforbruk som smelting, jern- og stålproduksjon og halvledere. I tillegg støtter den applikasjoner som distribuert fotovoltaisk kraftovervåking og energibehovsstyring. Med et bredt driftstemperaturområde og høye sikkerhetsstandarder, kombinerer ACR10R pålitelighet, allsidighet og brukervennlighet for ulike strømovervåkingsbehov.
Funksjoner:
| Modell | ACR10R-(DxxT)E4S | ACR10R-(DxxT)ES | |
| Funksjon | |||
| Visningsmetode | LCD (felt LCD) | ■ | ■ |
| Måleparametere | Strøm/spenning/frekvens/effektfaktor | ■ | ■ |
| Aktiv/reaktiv effekt/tilsynelatende effekt | ■ | ■ | |
| Fire-kvadrants effektmåling | ■ | ■ | |
| Maksimal etterspørsel | ■ | ■ | |
| Kompleks effektmåling | ■ | ■ | |
| Datalogging | Hendelseslogging | □ | |
| Alarm | □ | ||
| Innebygd klokke | ■ | ■ | |
| Kommunikasjon | RS485-grensesnitt | ■ | ■ |
| Ethernet-grensesnitt | □ | ||
| RJ45-grensesnitt | □ | ||
| Valgfri funksjon (velg en) | Reléutgang (2DO) | A1 （B1 eller C1） | |
| (4DI 2DO eller 4DI EP)* | |||
| Kommunikasjon | Bytteinngang (4DI) | ■ | |
| Valgfri funksjon (velg en) | Pulsutgang (2 kanaler) | A1 （B1 eller C1） | |
| (4DI 2DO eller 4DI EP)* | |||
| Tekniske parametere | Indikatorer | |||

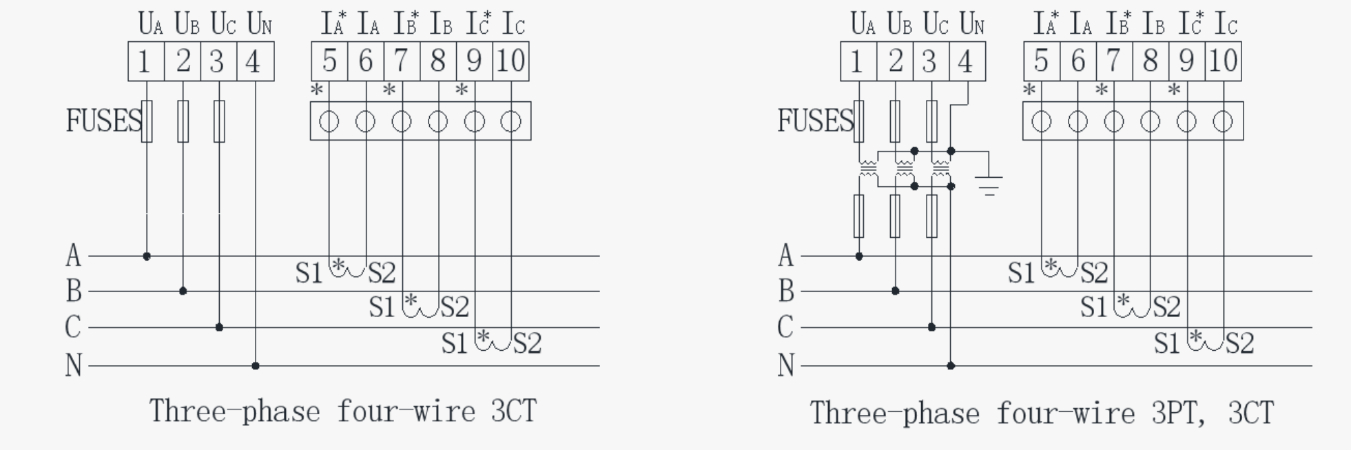

| Inndata | Rutenett | trefase fireleder | ||
| Frekvens | 45 ~ 65 Hz | |||
| Spenning | Nominell spenning: 220V/380V (400V) | |||
| Overbelastning: 1,2 ganger nominell spenning (kontinuerlig); 2 ganger merkespenningen som varer i 1 sekund | ||||
| Strømforbruk: mindre enn 0,2VA | ||||
| Gjeldende | Rangering: med ekstern transformator 80A/26,7mA，120A/40mA，200A/66,66mA | |||
| Med innebygd gjensidig sensor：5A | ||||
| Overbelastning: 1,2 ganger merkestrømmen (kontinuerlig); 10 ganger merkestrømmen som varer i 1 sekund | ||||
| Strømforbruk: mindre enn 0,2VA | ||||
| Utgang | Elektrisitet | Utgang mode:Open collector optocoupler pulse, 2-way output | ||
| Trefase | Pulskonstant: 100imp/kWh | |||
| Kommunikasjon | RS485-grensesnitt, Modbus-RTU、Ethernet (valgfritt) | |||
| Skjerm | LCD | |||
| Funksjon | På Av Volum | Inndata | 4 tørre kontaktinnganger (valgfritt) | |
| Utgang | Utgang mode: 2-way relay normally open contact output（Optional） | |||
| Kontaktkapasitet: AC 250V/3A, DC 30V/3A | ||||
| Målepresisjon | 0,5 nivå, Reaktiv energi: 2 nivå、Annet: 1 nivå | |||
| Strømforsyning | AC85~265V strømforbruk≤10VA | |||
| Sikkerhet | Strømfrekvens tåler spenning | AC2kV mellom effekt//bytteutgang//strøminngang og spenningsinngang//kommunikasjon//pulsutgang//bytteinngang 1min. | ||
| Strømforsyning//switching output//current input and voltage input between two two AC2kV 1min. | ||||
| AC1kV mellom kommunikasjon//pulsutgang//bytteinngang to og to 1min. | ||||
| Isolerende motstand | Inndata and output to chassis >100MΩ | |||
| Miljø | Arbeidstemperatur: -10℃～ 55℃（Grense arbeidstemperatur: -20℃～ 65℃）；Lagringstemperatur: -25℃～ 70℃ | |||
| Relativ fuktighet: 5 %–95 % ikke-kondenserende; høyde: ≤2500m | ||||

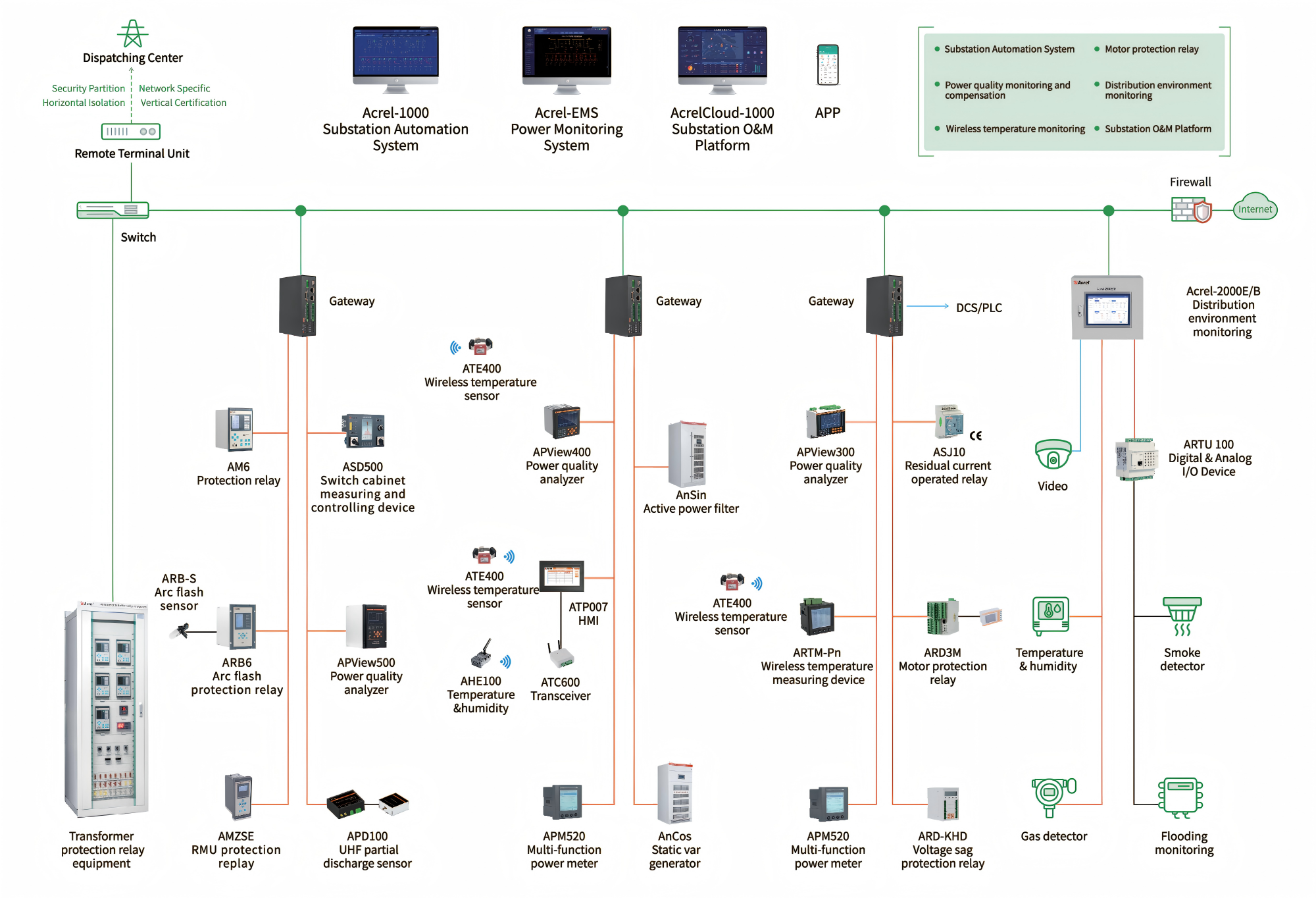

Strømovervåkingsløsning

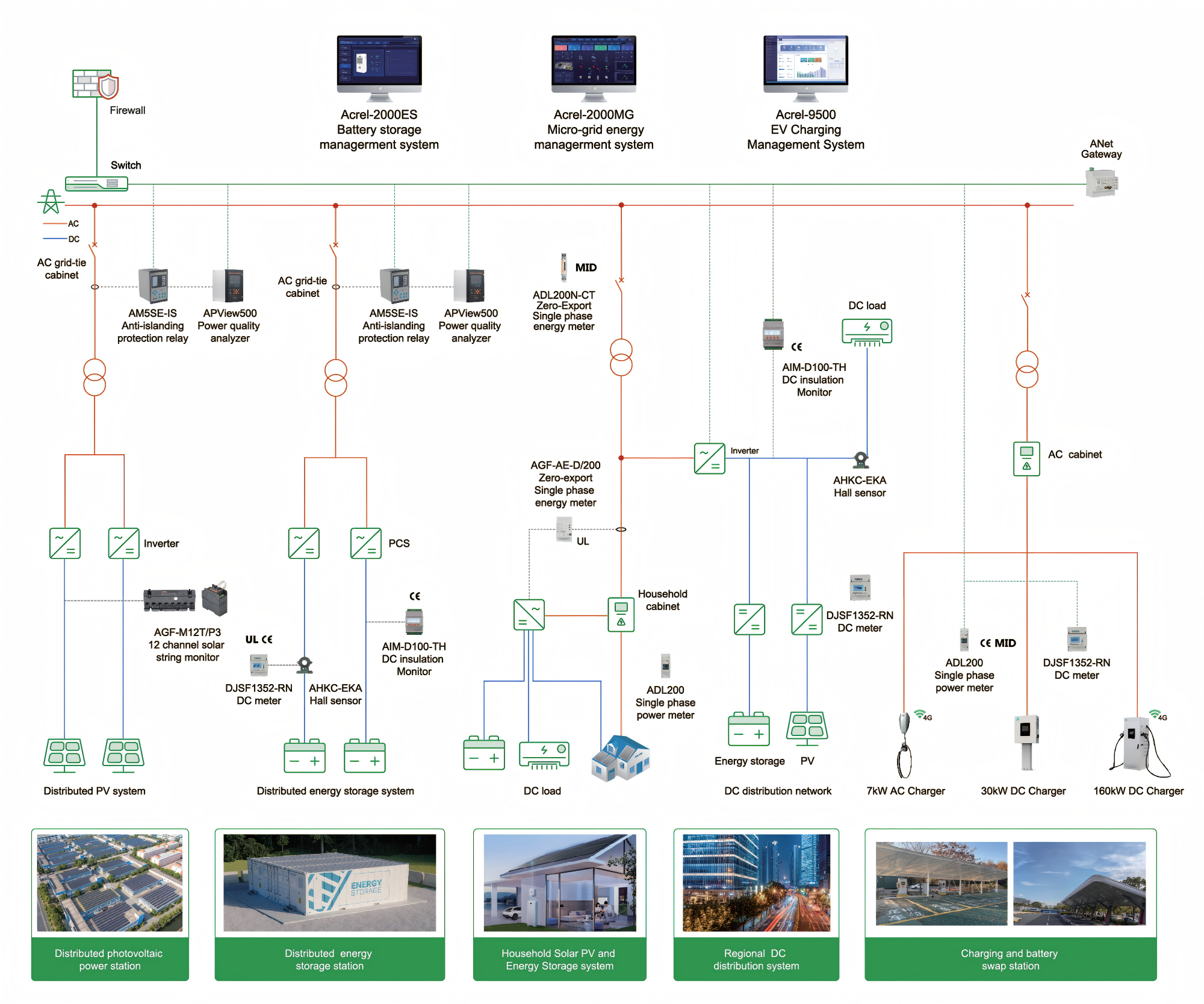

Fornybar energi
