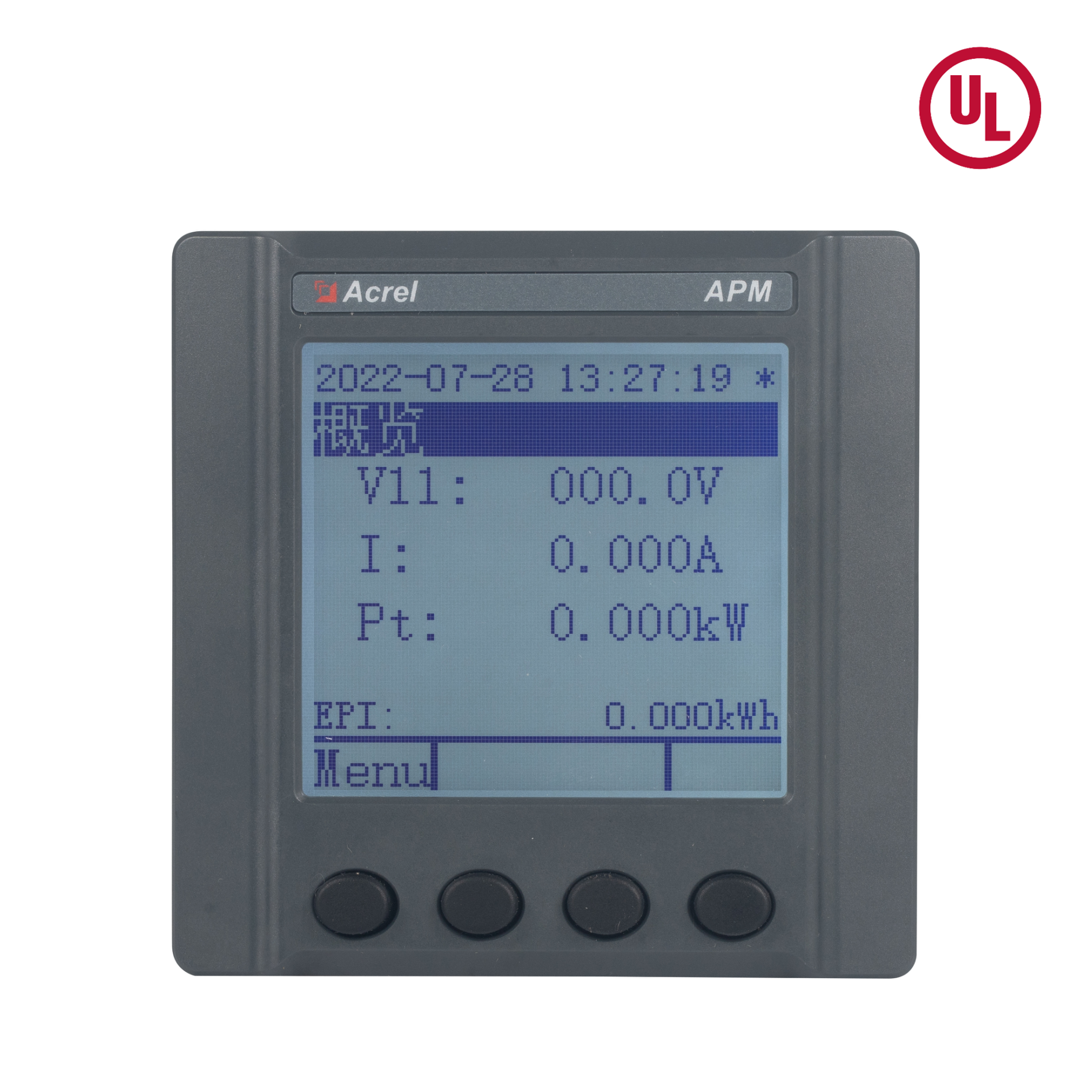

UL-sertifisering
AC trefasemåling
DIN-skinne eller panelmontert installasjon Optional
4DI/2DO
2-63. harmonisk
RS485 kommunikasjon
CE-kommunikasjon Valgfritt
+86-18702106858 / +86-21-69156352

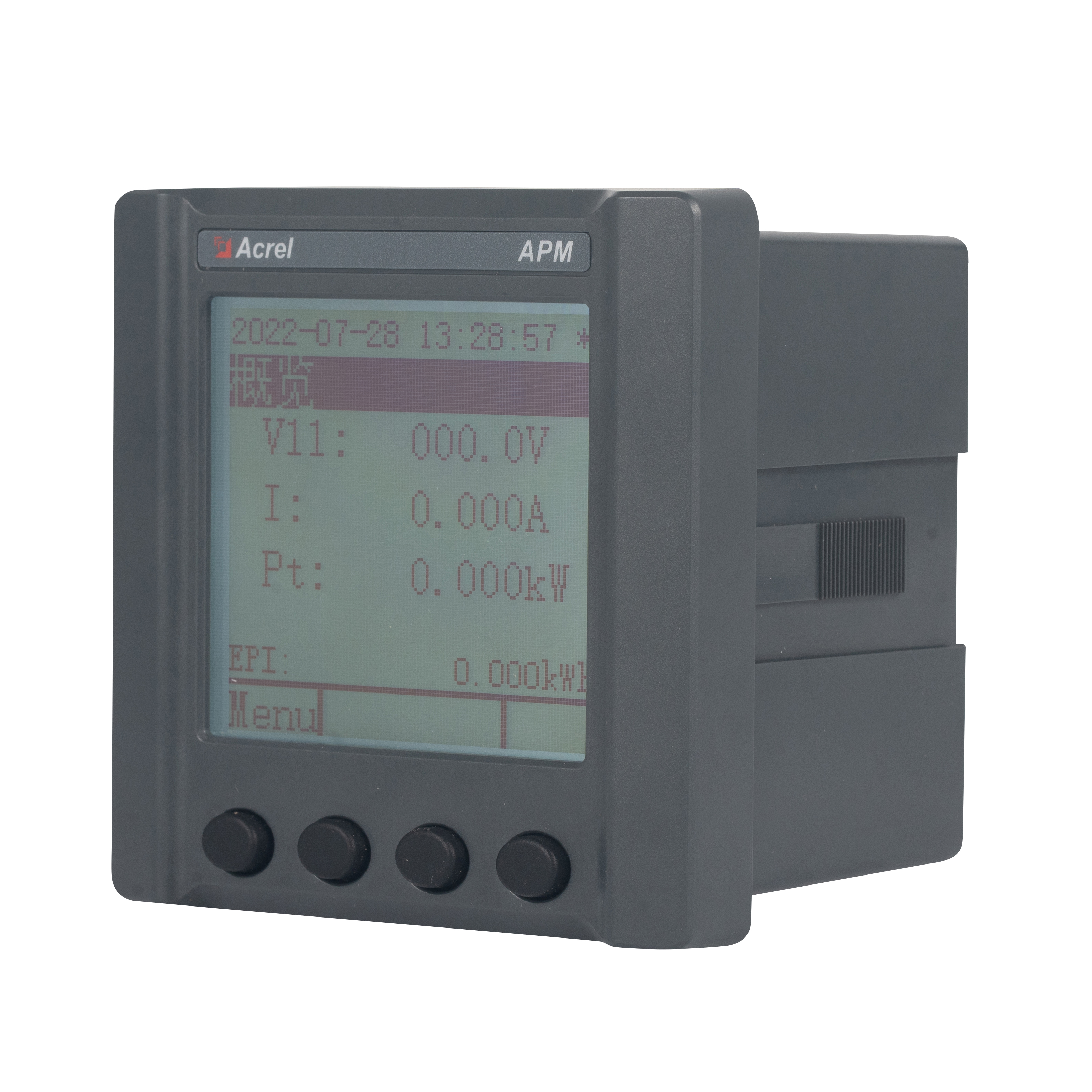

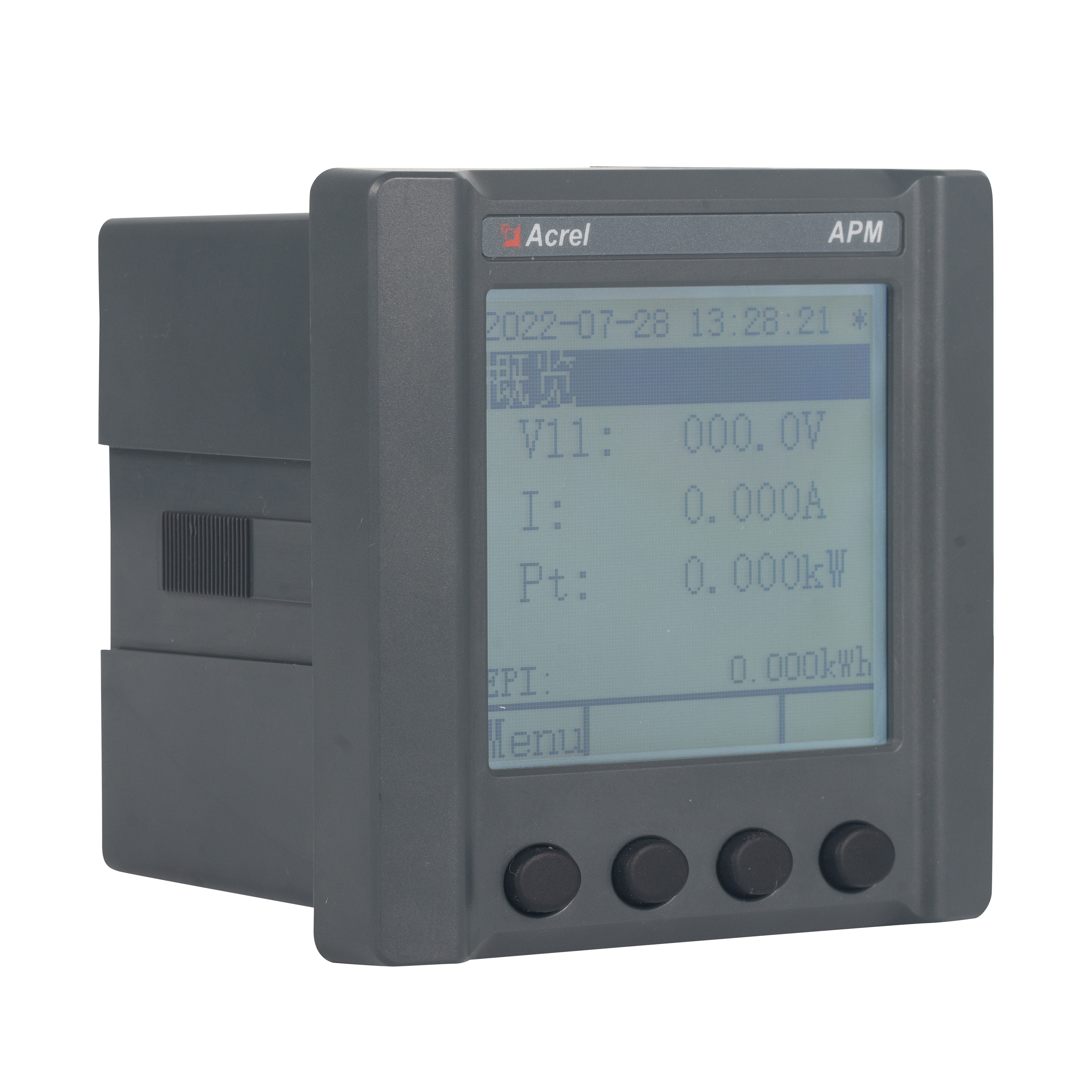

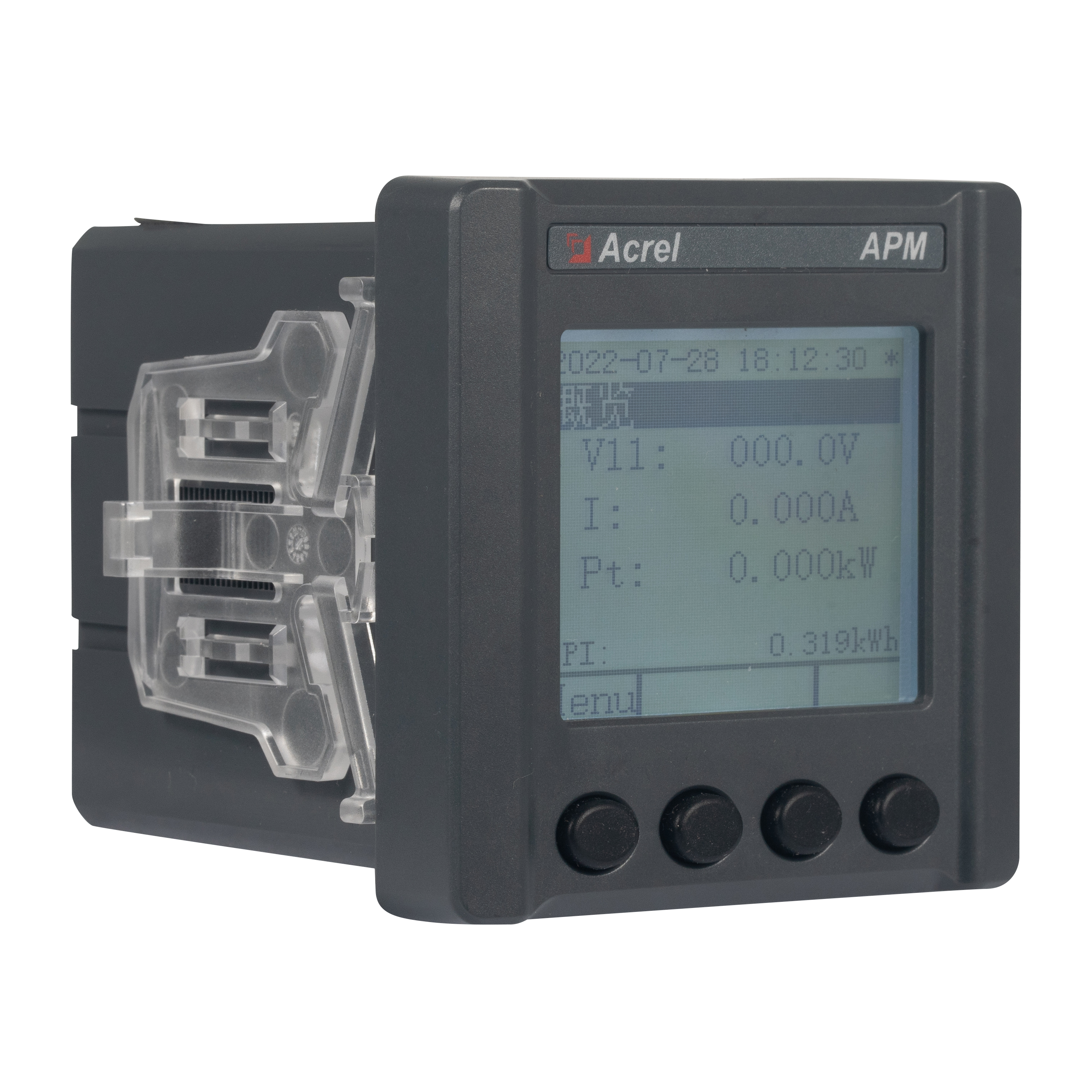

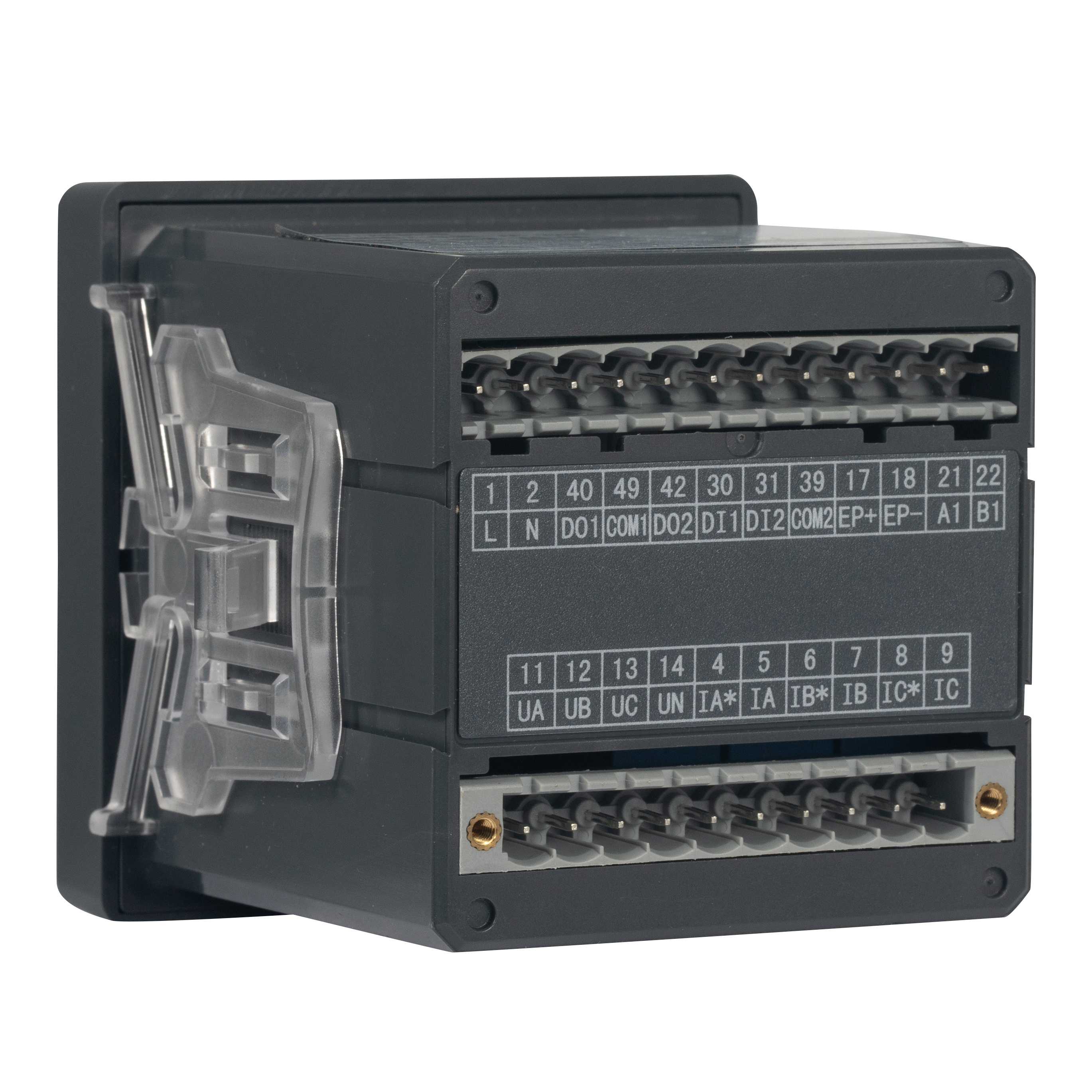

APM521 nettverkseffektmåler (heretter referert til som måleren) er utformet i henhold til IEC internasjonale standarder, med full elektrisk mengdemåling, energistatistikk, strømkvalitetsanalyse, hendelsesloggingsfunksjoner og nettverkskommunikasjon. Den brukes først og fremst til omfattende overvåking av strømforsyningskvalitet i strømnett. Denne serien av målere er utstyrt med DI/DO-moduler og AO-moduler som tilbyr et vell av funksjoner, som muliggjør fleksibel implementering av full elektrisk mengdemåling og overvåking av bryterstatuser i elektriske kretser.
Funksjoner:
| Målte parametere | Total elektrisk måling |
| Fire-kvadrantenergi、Fire-kvadrant reaktiv elektrisk energi、Splittfaseelektrisitet、Tilsynelatende energi、Multi-rate energi | |
| Pulsutgang | Total aktiv effekt, total reaktiv effekt elektrisk energipulsutgang |
| Etterspørsel | Trefasestrøm, aktiv effekt, reaktiv effekt, tilsynelatende effekt i sanntid og maksimalt behov (inkludert tidsstempel), forrige måneds maksimale behov (inkludert tidsstempel). |
| Ekstrem verdistatistikk | Strøm, linjespenning, fasespenning, aktiv effekt, reaktiv effekt og andre elektriske parametere ekstreme verdier for denne måneden og forrige måned (inkludert tidsstempler) |
| Strømkvalitet | Ubalanse av strøm, linjespenning, fasespenning |
| Spenningsfasevinkel, strømfasevinkel | |
| Totalt (oddetall, partall) harmonisk innhold av spenning og strøm | |
| Harmonisk innhold av spenning og strøm (2-63 ganger) | |
| Spenningstoppskoeffisient | |
| Telefonbølgeformfaktor | |
| Gjeldende K-faktor | |
| Vektor | |
| Spenning og strømbølgeform | |
| Grunnleggende spenning, strøm og effektfaktor | |
| Spenningsavvik, frekvensavvik | |
| Positiv - sekvensspenning, negativ - sekvensspenning, null - sekvensspenning | |
| Positiv - sekvensstrøm, negativ - sekvensstrøm, null - sekvensstrøm | |
| Frossen elektrisk energi | 24 - timers frossen elektrisk energi, 31 - dagers frossen elektrisk energi, desember frossen elektrisk energi, vanlig - tid frossen elektrisk energi |
| Hendelseslogging | DIDO-poster, som kan registrere de siste 128 DID-postene |
| Alarmlogging | De siste 128 alarmpostene kan registreres |
| Kommunikasjon | Modbus - RTU-protokoll, DL/T 645-2007 vedtekter |
| Valgfrie funksjoner | 4-kanals digital inngang og 2-kanals digital utgang |
| 2 kanaler med analog utgang, 4-20mA | |
| Utvid den andre RS485-kommunikasjonskanalen med Modbus - RTU-protokoll | |
| Utvid Ethernet-kommunikasjon med MODBUS-TCP-protokollen，FTP-protokoll |
| Vare | Ytelsesparametere | |||
| Spenning | Nominell spenning (UL, CE) | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| Nominell spenning (CPA) | 3P3L | 3P4L | ||
| 3x100V | 3x57,7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| Overbelastning | 1,2 ganger vurdering (kontinuerlig) | |||
| 2 ganger vurderingen i 1 sekund | ||||
| Strømforbruk | <1VA | |||
| Nøyaktighetsklasse | Feil ±0,2 % | |||
| Gjeldende | Nominell strøm (UL, CE) | 1A, 5A | ||
| Vurdert gjeldende (CPA) | 0,015-0,075（6）A（Aktiv energi） | |||
| 3X1(6)A（Reaktiv energi） | ||||
| Overbelastning | 1,2 ganger vurdering (kontinuerlig) | |||
| 10 ganger vurderingen i 1 sekund | ||||
| Strømforbruk | <0,2VA | |||
| Nøyaktighetsklasse | Feil ±0,2 % | |||
| Kraft | Aktiv, reaktiv, tilsynelatende effekt, feil ±0,2 % | |||
| Nettfrekvens | UL, CE | 50Hz/60Hz, feil ±0,2 % | ||
| CPA | 50Hz, feil ±0,2 % | |||
| Svarprosent | ≤200ms (spenning, strøm, strøm) | |||
| ≤1s (elektrisk energi) | ||||
| Målekategori | 66ULN(＋20%) 115ULN(＋20%) CATⅢ | |||
| 230ULN(＋20%) 400ULN(＋20%) CATⅢ | ||||
| 277ULN(＋20%) 480ULL(＋20%) CATⅢ | ||||
| 400ULN(＋20%) 690ULN(＋20%) CATⅡ | ||||
| Måling | Elektrisk energi | Aktiv energi ：Klasse D（0.2S） | ||
| Reaktiv energi (klasse 2-nøyaktighet) | ||||
| Hjelpestrømforsyning | AC/DC 85-300V | |||
| Strømforbruk≤4W、10VA | ||||
| Elektromagnetisk kompatibilitet | Elektrostatisk utladningsimmunitetsklasse IV | |||
| Elektrisk rask transient burst immunitet klasse IV | ||||
| Surge (sjokk) immunitet Klasse IV | ||||
| Sikkerhet | Kraft frequency withstand voltage | Mellom kommunikasjon og signalinngang, AC4kV 1min | ||
| Isolasjonsmotstand | Inn- og utgangsterminaler til foringsrør >500MΩ | |||
| Kommunikasjon | Grensesnitt og kommunikasjonsprotokoll | RS485-grensesnitt, Modbus RTU-protokoll | ||
| Kommunikasjon address range | Modbus RTU:1~ 247； | |||
| Baud rate | Støtte 1200bps-38400bps | |||
| Miljø | Driftstemperatur | -40℃～ 70℃ | ||
| Lagringstemperatur | -40℃～ 80℃ | |||
| Relativ fuktighet | ≤95 % (uten kondens) | |||
| Høyde | ≥2000m，≤5000mGjelder bare strømforsyningen med spenningsområdet AC/DC 85-265V og spenningen under 277/480V. | |||
| Installasjonsmiljø | Innendørs bruk (tørr plassering) | |||
| IP-vurdering | IP54 (frontpanel), IP30 (kropp) | |||
| Forurensningsgrad | Klasse 2 | |||
| Overspenningskategorier | OVC III | |||
| Referansestandard | UL | CAN/CSA C22.2 NO.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 No.61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC, CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
