Programmerbare digitale innganger
Egnet for Ring Hovedenhet

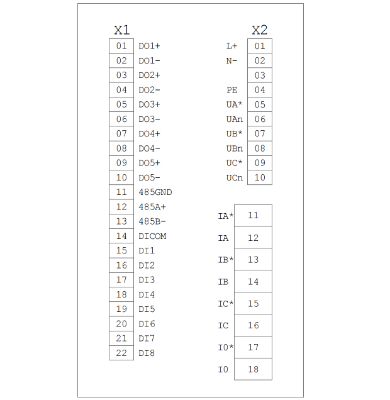

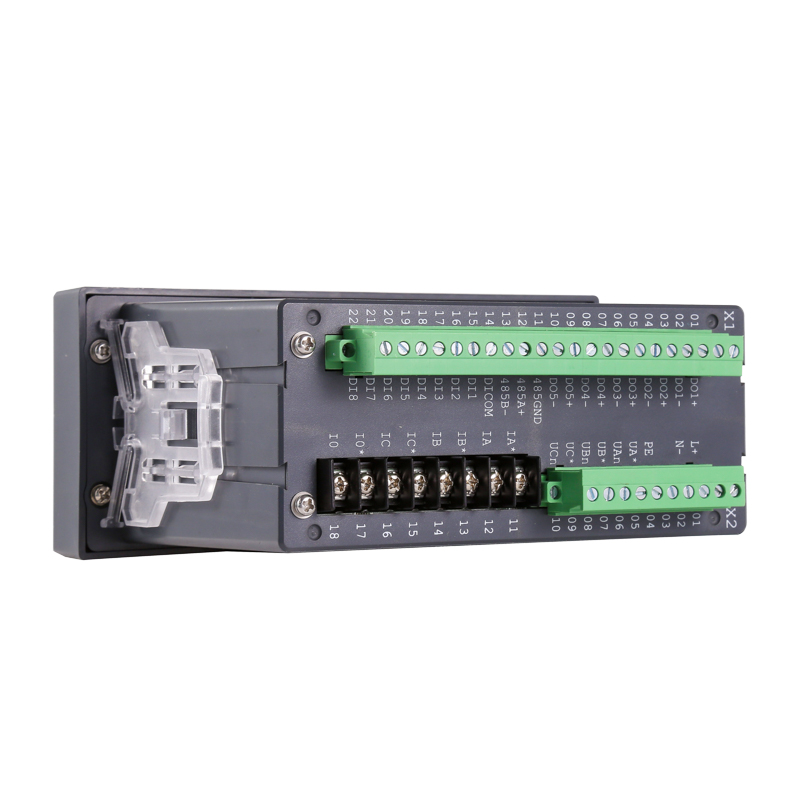

8 DI & 5 DO
4 inngangsstrøm og 3 inngangsspenning
Feilopptaker
ANSI 50N/51/51N/46/49F/27/59N...
+86-18702106858 / +86-21-69156352

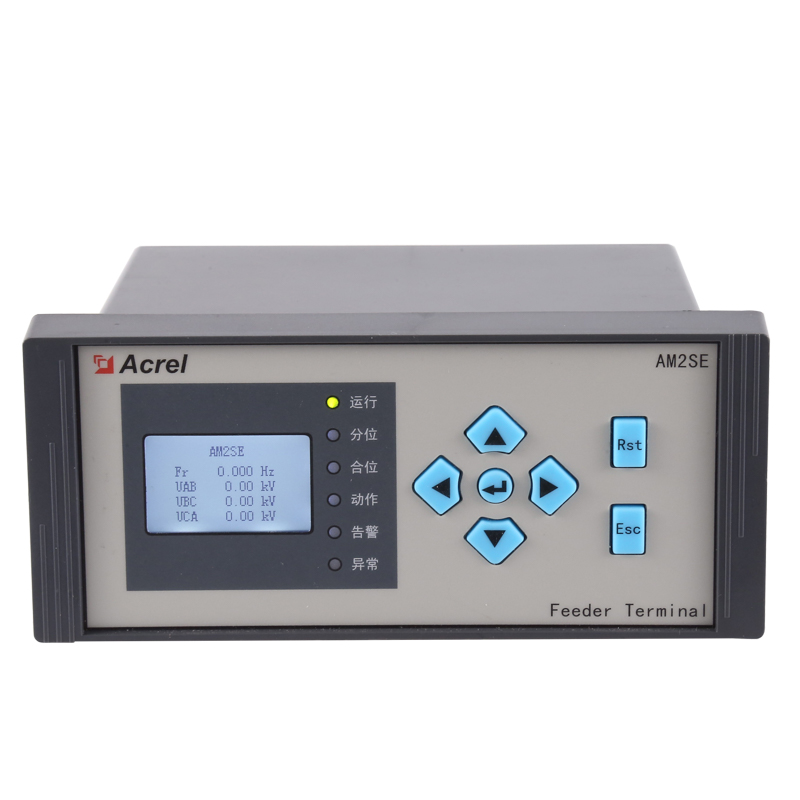

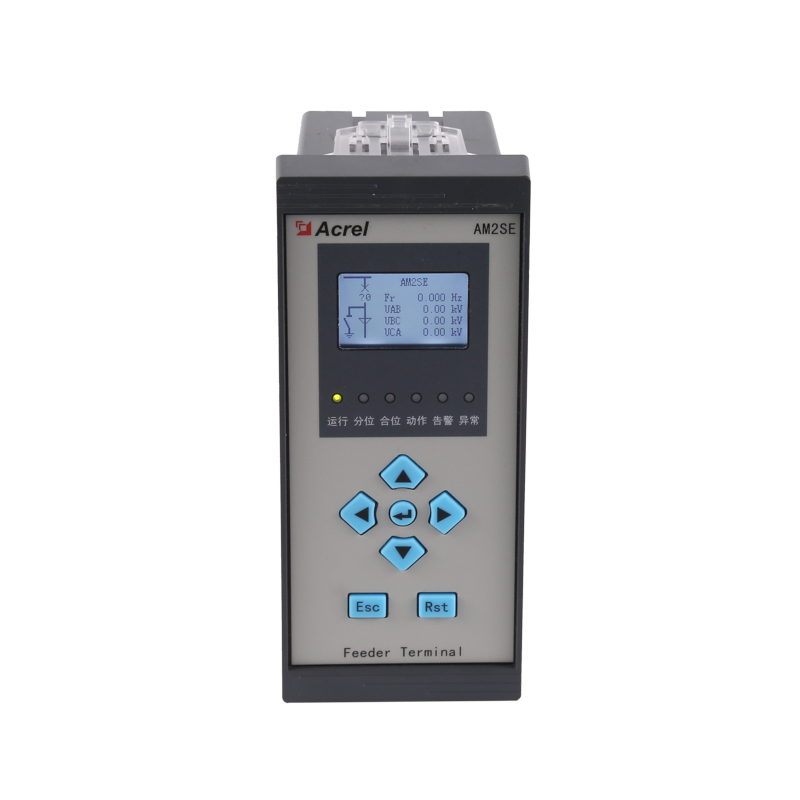

Acrel AM2SE beskyttelsesrelé er en svært tilpasningsdyktig løsning designet for medium spenning (10kV) applikasjoner. Den har en modulær design med programmerbare digitale innganger (8 DI & 5 DO), noe som gjør den ideell for ringhovedenheter og MV-bryterutstyr. Reléet støtter 4 inngangsstrømmer og 3 inngangsspenninger, noe som gir fleksibilitet for ulike materbeskyttelsesscenarier.
Utstyrt med avanserte beskyttelsesfunksjoner, overholder AM2SE ANSI-standarder inkludert 50N, 51, 51N, 46, 49F, 27 og 59N. Den inkluderer en feilregistrering for detaljert hendelsesanalyse, som forbedrer systemets pålitelighet og vedlikeholdseffektivitet.
Reléet tilbyr allsidige kommunikasjonsmuligheter med støtte for Modbus-RTU/TCP og IEC 60870-5-103 protokoller. Dens kraftige CPU sikrer effektiv databehandling og integrering i moderne strømsystemer. I tillegg gir AM2SE USB-tilkobling for enkel konfigurering og programmerbare 4-20mA DC-utganger for analog signaloverføring.
Med sin robuste design og omfattende funksjonssett er AM2SE-beskyttelsesreléet et pålitelig valg for sikring av mellomspenningsnettverk, og sikrer effektiv og sikker strømdistribusjon.
| Tekniske parametere | Verdi | |||
| Inndata | Tilkobling | Enfase-2-leder, 3-fase-3-leder, 3-fase-4-leder | ||
| Frekvens | 45-65Hz | |||
| Spenning | Vurdering: | |||
| enfase: AC 100V, 400V | ||||
| Trefase: AC 3×57,7V/100V(100V),3×220V/380V(400V),3×380V/660V(660V)(kun 96 størrelse) | ||||
| Overbelastning: 1,2 ganger vurdering {kontinuerlig): 2 ganger vurdering i 1 sekund | ||||
| Strømforbruk:< 0,5VA | ||||
| Gjeldende | Vurdering: AC IA、5A | |||
| Overbelastning: 1,2 ganger vurdering (kontinuerlig); 10 ganger vurdering i 1 sekund | ||||
| Strømforbruk:< 0,5VA | ||||
| Utgang | Elektrisk energi | Utgang mode:open-collector photo-coupler pulse | ||
| Pulskonstant: 10000imp/kWh (kan stilles inn), se koblingsskjema for detaljer. | ||||
| Kommunikasjon | RS485-port, Modbus -RTU-protokoll, DLT645-protokoll (versjon 07 og 97)， | |||
| overføringshastighet 1200 ~ 38400 | ||||
| Funksjon | Bytte inngang | Tørr kontaktinngang, innebygd strømforsyning; hvis modellen er KA, er den AC 220V aktiv. | ||
| Bytte utgang | Utgang mode: Relay normally open contact output | |||
| Kontaktkapasitet: AC 250V/3A, DC 30V/3A | ||||
| Analog utgang | 4 - 20mA | |||
| Nøyaktighetsklasse | Frekvens:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Strømforsyning | AC/DC 85-265V eller DC24V（±20%）eller DC48V(±20%) | |||
| strømforbruk ≤10VA | ||||
| Sikkerhet | Strømfrekvens tåler spenning | Mellom Strømforsyning//Bytteutgang// Strøminngang//spenningsinngang og overføring// Kommunikasjon //Pulsutgang//bytteinngang AC 2 kV 1min; | ||
| Mellom strømforsyning、svitsjeutgang、strøminngang、spenninginngang AC 2 kV 1min; | ||||
| Mellom sending、kommunikasjon、pulsutgang、svitsjeinngang AC 1kV 1 min; | ||||
| Isolasjonsmotstand | Inndata、Output end to machine enclosure >100MΩ | |||
| Miljø | Temperatur | arbeid: -25°C~ 65°C lagring: -40°C ~ 80°C | ||
| Fuktighet | ≤93%RH Ikke-kondenserende | |||
| Høyde | ≤2500m | |||
